Walzenzangen
Passgenaue und individuelle Lösungen von Wimo
Beim Fertigungsverfahren „Walzen“ werden Werkstoffe mithilfe von rotierenden Walzen umgeformt. Sowohl die verwendeten Arbeits- als auch die Stützwalzen müssen regelmäßig geschliffen werden. Damit diese Walzen nicht beschädigt werden, muss ihr Transport vom Werkzeug zur Schleifmaschine und zurück besonders schonend erfolgen. Denn manche von ihnen haben eine besonders empfindliche Oberfläche. Eine für diese Herausforderung bestens geeignete Lösung ist eine Walzenzange von WIMO®.
Wie alle anderen Produkte aus dem Hause WIMO Hebetechnik so wird auch jede Walzenzange passgenau für die individuelle Anwendungssituation am jeweiligen Einsatzort konstruiert. Um den Materialfluss ganzheitlich zu optimieren, werden alle Gegebenheiten vor Ort erfasst und optimal genutzt. In einer WIMO®-Walzenzange steckt hochwertige Technik und langjährige Erfahrung. Sie kann je nach Kundenwunsch eine oder gleich mehrere Walzen gleichzeitig transportieren. Die Zange bringt die Walzen in die Schleifmaschine ein und entnimmt sie später wieder. Der Walzentransport erfolgt besonders sicher und materialschonend – unter anderem dank integrierter Abschaltleisten und Lastsicherungen. Eine wartungsarme Konstruktion sorgt für minimale Betriebskosten. WIMO® bietet außerdem einen sehr guten Prüf- und Reparaturservice sowie die gesicherte Ersatzteilversorgung für Walzenzangen, auf Wunsch über Jahrzehnte hinweg.

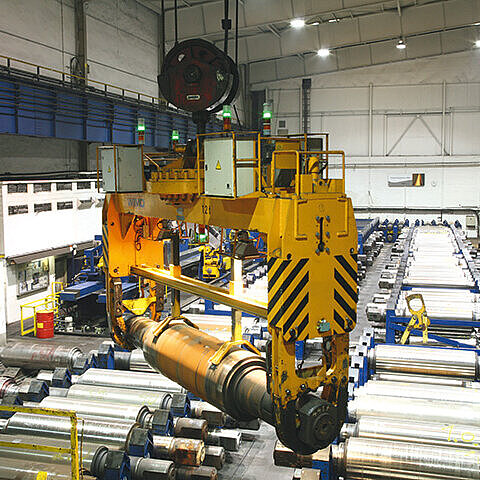

Arbeitswalzenzange mit Horizontal-Dreheinrichtung
- Schnelles und exaktes Ausrichten durch integrierte Aufsetzeinrichtung
- Austauschbare Kunststoffschonbeläge an den Kontaktflächen schützen den Zapfen
- Horizontal-Dreheinrichtung für flexible Walzenpositionierung
- Schlanke Greifeinheiten ermöglichen direkte Be- und Entladung von Schleifmaschinen

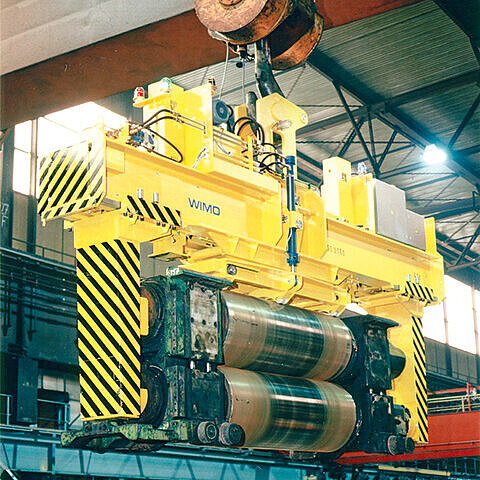

Hydraulisch verstellbare Arbeitswalzenzange mit RFID-Erkennung
- Aufsetzeinrichtung für schnelles Ausrichten mit Kunststoffrollen
- Transport von Walzen mit oder ohne Einbaustücke dank hydraulischer Höhenverstellung
- Niederhalter verhindern Verdrehen der Einbaustücke beim Einzeltransport
- Hydraulisches Ausgleichsgewicht für horizontale Lastaufnahme
- RFID-Erkennung zur automatischen Typidentifikation

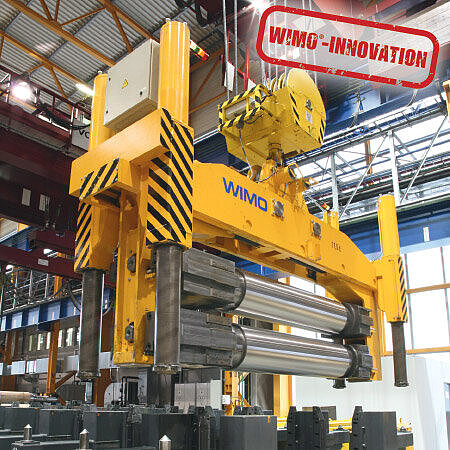

Arbeitswalzenzange mit vier höhenbeweglichen Aufsetzsäulen
- Exakte Zentrierung und Führung beim Ein- und Auslagern
- Vier vorauseilende Aufsetzsäulen für besonders schonenden Walzentransport
- Optimiert für empfindliche Walzenoberflächen
- Robuste Ausführung für den Dauereinsatz im Walzbetrieb

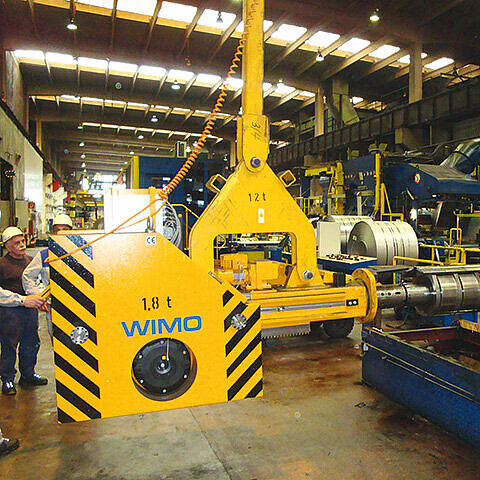

Krantraverse mit motorisch verstellbarem Gegengewicht
- Ausführung geeignet für den seitlichen Ein- und Ausbau von Arbeits- und Stützwalzen aus dem Kaltwalzgerüst
- Das Ausgleichsgewicht kann elektromechanisch individuell auf den jeweiligen Walzentyp eingestellt werden
- Schonender Walzentransport durch Lastaufnahme am Walzzapfen
Arbeitswalzenzange am Ballen greifend
- Sicher durch Zangenarmantrieb über selbsthemmende Trapezgewindespindel
- Universell einsetzbar durch die Lastaufnahme am Walzballen. Durch diese Lösung können verschiedene Arbeitswalzen unabhängig von der Geometrie der Einbaustücke aufgenommen werden.
- Flexibel durch hydraulisch höhenverstellbare Aufsetzer können wahlweise eine oder zwei Arbeitswalzen gleichzeitig mit oder ohne Einbaustücke transportiert werden.
- Die besondere Geometrie der Zangenarme ermöglicht zusätzlich das Be- und Entladen von Schleifmaschinen.

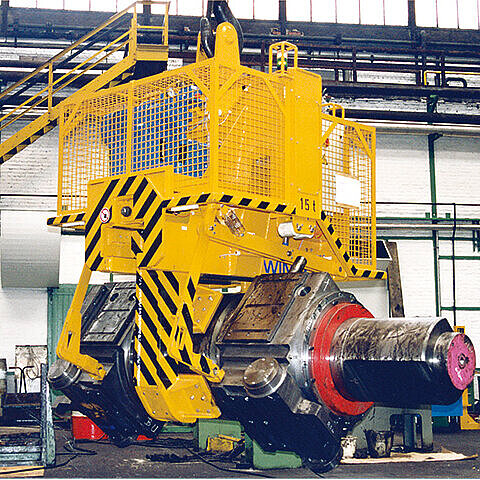

Stützwalzenzange am Ballen greifend
- Sicher durch Zangenarmantrieb über selbsthemmende Trapezgewindespindel
- Universell einsetzbar durch die Lastaufnahme am Walzballen. Durch diese Lösung können verschiedene Arbeitswalzen unabhängig von der Geometrie der Einbaustücke aufgenommen werden.
- Flexibel durch hydraulisch angetriebene Drehvorrichtung für Einbaustücke. Das Koppeln bzw. Entkoppeln der Wendeeinheiten mit den Einbaustücken erfolgt manuell durch den Werker.
- Die besondere Geometrie der Zangenarme ermöglicht zusätzlich das Be- und Entladen von Schleifmaschinen

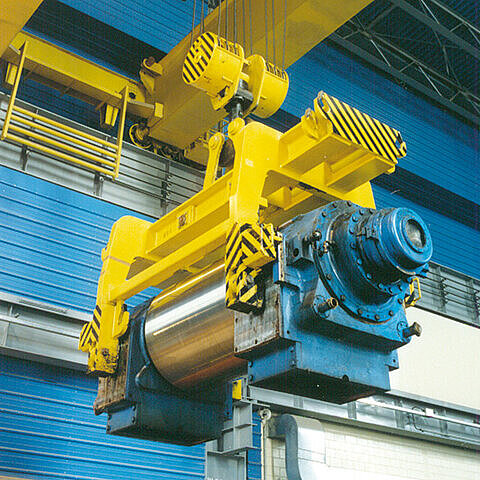

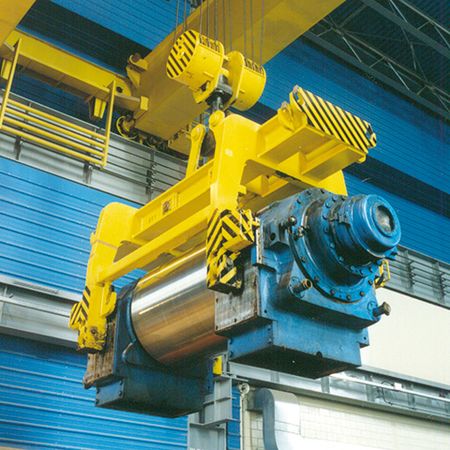

Traverse für den Transport von Stützwalzen
- Komfortable Lastaufnahme durch selbsttätig Ein- und Ausklappbare Aufnahmepratzen
- Keine externe Energieversorgung notwendig
- Langlebig durch äußerst massive Hüttenwerksausführung

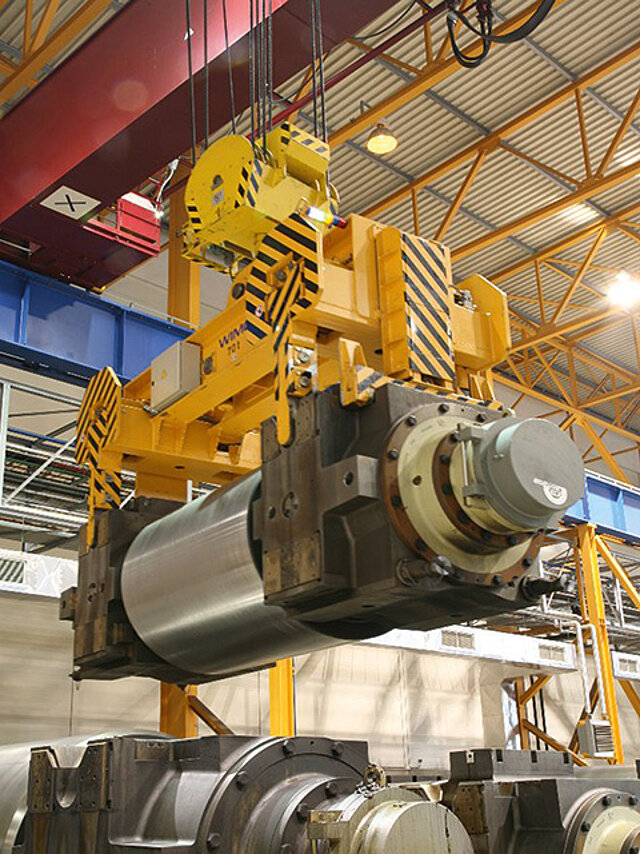

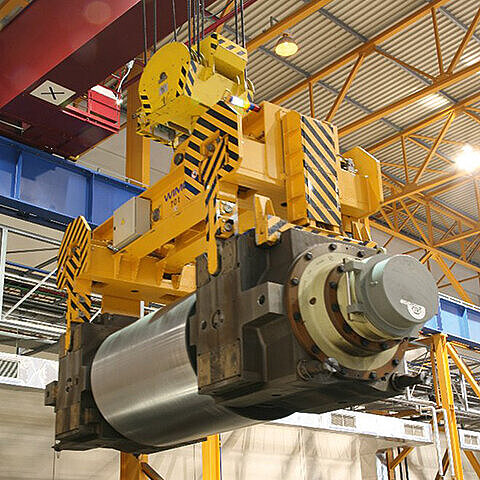

Stützwalzenzange mit in Querrichtung motorisch verstellbaren Zangenarmen
- Sicher durch Zangenarmantrieb über selbsthemmende Trapezgewindespindel
- Schonende Lastaufnahme durch vorauseilende Aufsetzeinrichtungen, welche die Zange auf den Einbaustücken zentrieren
- Die Lastaufnahme erfolgt formschlüssig durch insgesamt 4 Aufnahmezapfen welche in die Aufnahmebohrungen der Einbaustücke einfahren
- Langlebig durch äußerst massive Hüttenwerksausführung

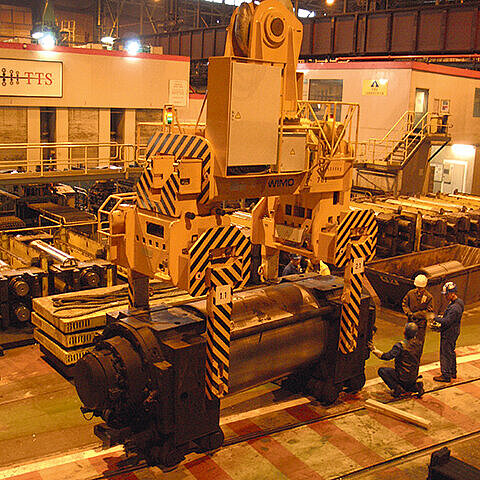

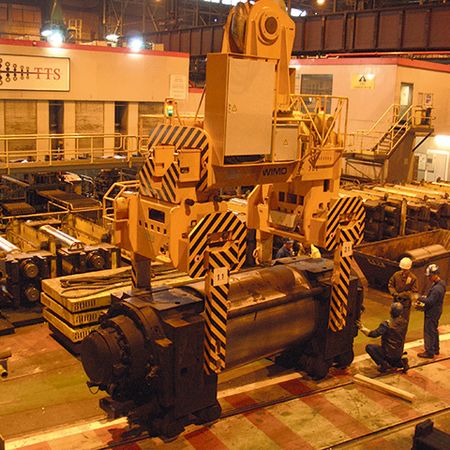

Stützwalzenzange mit in Längs- und Querrichtung motorisch verstellbaren
- Sicher durch Zangenarmantrieb über selbsthemmende Trapezgewindespindel
- Durch die elektromechanische Längs- und Querverstellung kann die Stützwalzenzange individuell an unterschiedliche Walzenabmessungen angepasst werden
- Die Lastaufnahme erfolgt formschlüssig durch insgesamt 4 Aufnahmezapfen welche in die Aufnahmebohrungen der Einbaustücke einfahren
- Flexible Walzenpositionierung durch integrierte Dreheinrichtung
- Langlebig durch äußerst massive Hüttenwerksausführung

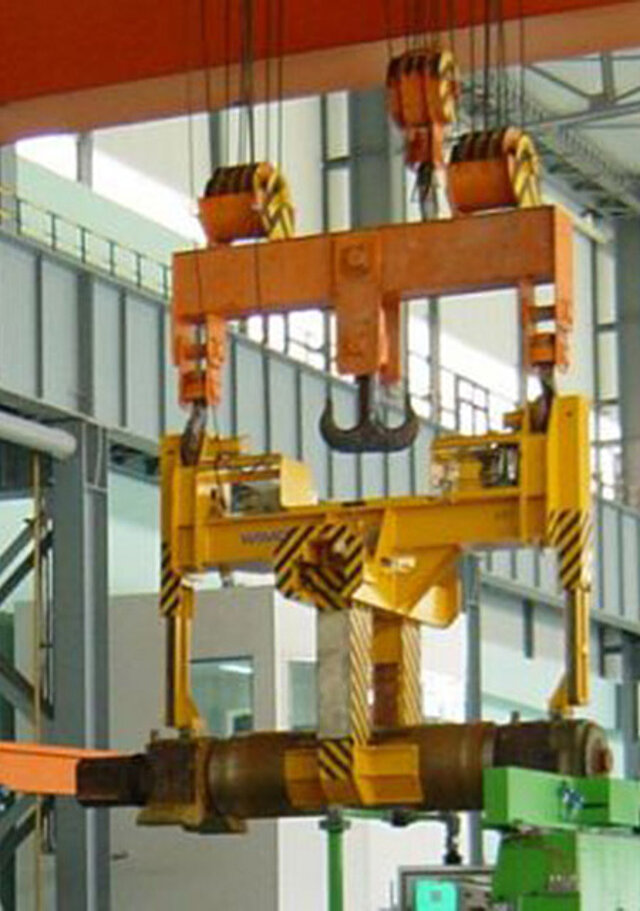

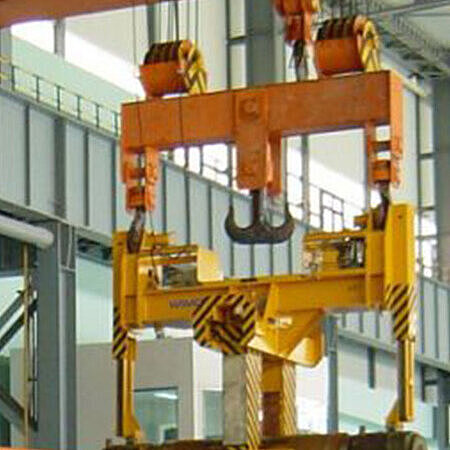

Arbeitswalzenzange
- Sicher durch Zangenarmantrieb über selbsthemmende Trapezgewindespindel
- Universell einsetzbar durch die Lastaufnahme am Walzballen. Durch diese Lösung können verschiedene Arbeitswalzen unabhängig von der Geometrie der Einbaustücke aufgenommen werden.
- Flexibel durch hydraulisch höhenverstellbare Aufsetzer können wahlweise eine oder zwei Arbeitswalzen gleichzeitig mit oder ohne Einbaustücke transportiert werden.
- Die besondere Geometrie der Zangenarme ermöglicht zusätzlich das Be- und Entladen von Schleifmaschinen.
WIMO Walzenzangen – sicherer und materialschonender Walzentransport
WIMO Walzenzangen sind speziell für den präzisen und schonenden Transport von Arbeits- und Stützwalzen in der Umformtechnik entwickelt. Sie ermöglichen eine sichere Handhabung empfindlicher Walzenoberflächen – vom Ausbau über den Schleifprozess bis zur Wiedereinbringung in die Maschine. Jede Zange wird individuell an die örtlichen Gegebenheiten und technischen Anforderungen angepasst.
Technische Merkmale
- Tragfähigkeit: je nach Ausführung für eine oder mehrere Walzen
- Ausführung als Walzenzange, Stützwalzenzange oder Walzengreifer
- Angepasst an die bestehenden Krananlagen
- Schonender Transport durch:
- integrierte Abschaltleisten
- lastschonende Greifmechanik
- Sicherheitsfeatures: mechanische Lastsicherung, kontrollierter Greifvorgang
- Wartungsarme Konstruktion für geringe Betriebskosten
Technische Innovationen (optional)
- Optionaler Mehrfachtransport für parallele Handhabung mehrerer Walzen
- Intelligente Sensorik zur Überwachung der Greifposition (auf Anfrage)
Ihre Vorteile im Einsatz
- Sicherer Walzentransport auch bei empfindlichen Oberflächen
- Individuell angepasst an Transportweg, Walzentyp und Maschinenlayout
- Effizienter Schleifprozess durch präzises Ein- und Ausbringen der Walzen
- Langlebigkeit durch robuste Bauweise und hochwertige Komponenten
- Servicefreundlichkeit: Ersatzteilversorgung und Reparaturservice auf Wunsch über Jahrzehnte
Typische Einsatzbereiche
- Walzenhandling im Walzwerk
- Werkzeugwechsel in Schleifmaschinen
- Transport innerhalb der Fertigungslinie
Bitte kontaktieren Sie uns und teilen uns Ihre individuellen technischen Anforderungen mit.
