Coilhaken
Bei einem Coilhaken handelt es sich um ein relativ günstiges Lastaufnahmemittel, mit dem Coils transportiert werden. Dies erfolgt in vielen Betrieben noch mit Seilen und Bändern. Beim Transport mit einem Coilhaken wird das Material weniger schnell beschädigt und die Arbeitssicherheit für den Mitarbeiter gleichzeitig deutlich erhöht. Coilhaken von WIMO Hebetechnik werden passgenau für den Einsatz im Unternehmen konstruiert.
WIMO®-Coilhaken sind Qualitätsprodukte und auch für harte Einsatzfälle ausgelegt. Dank abgerundeter Auflageleisten werden die Coils äußerst schonend aufgenommen und transportiert. Das spart Geld, da Materialbeschädigungen verhindert werden. Durch die Kennzeichnung des Lastschwerpunktes fällt es dem Bediener leichter, das Coil genau im Schwerpunkt aufzunehmen. Im Gegensatz zu Coilhaken vieler anderer Anbieter wird beim WIMO®-Coilhaken das Gegengewicht sattelförmig auf dem Hakenblech aufgesetzt und verschweißt – eine sehr sichere Lösung. Zusätzliche Sicherheit erreicht der Kerbwirkungsfaktor: Die Innenradien eines WIMO®-Coilhakens werden kerbfrei geschliffen. Handriffe erleichtern dem Bediener die Coilaufnahme. Da sie geschraubt sind, sind sie schnell austauschbar. WIMO® liefert auch Coilhaken mit patentierter verstellbarer Zinkenauflage für unfallsicheres und rationelles Vereinzeln von Spaltbändern.

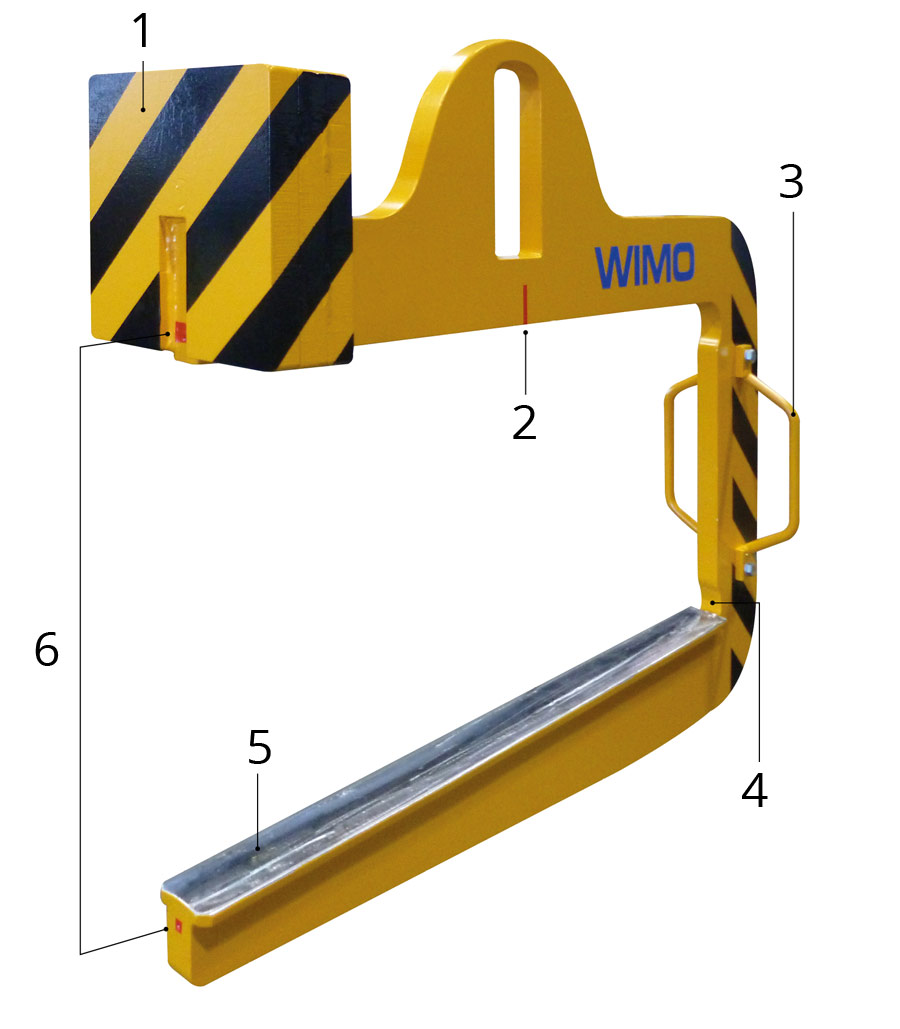

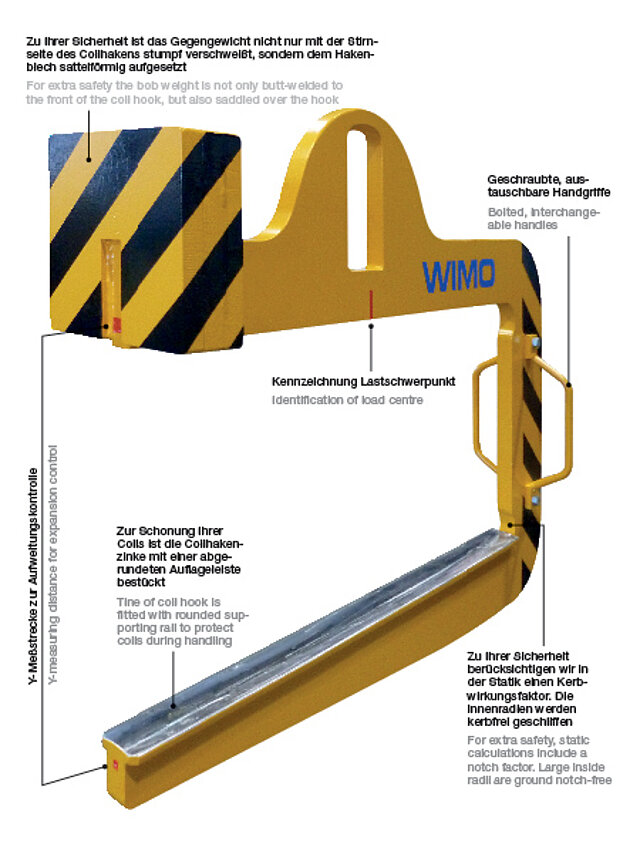

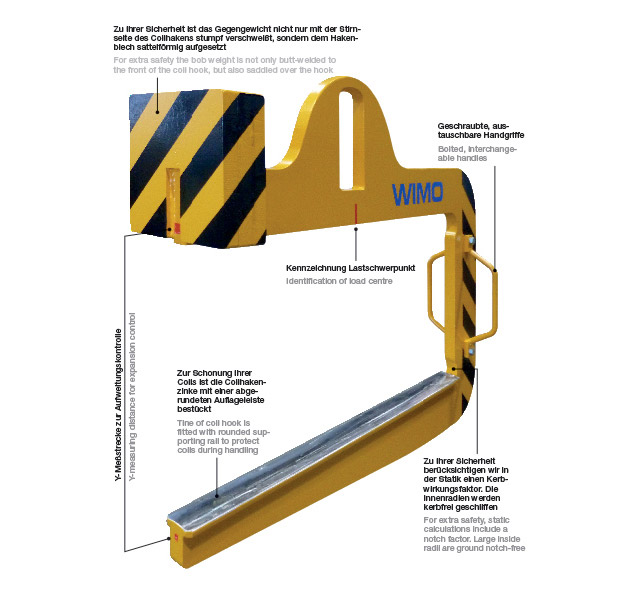

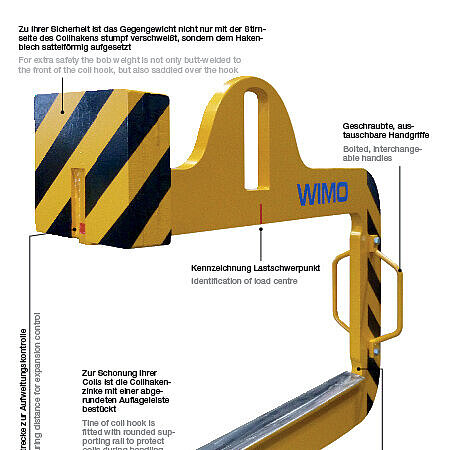

Merkmale der WIMO®-Coilhaken mit Gegengewichtsausgleich
Ausführung mit Gegengewichtsausgleich, gerundeter Zinkenauflage, 4/4 Zinke und zwei beidseitigen, geschraubten Handgriffen.
Ihre Vorteile:
- Erhöhte Sicherheit durch kerbfrei geschliffene Radien in den stark belasteten Zonen und durch aufgesatteltes Gegengewicht
- Schonender Transport von Coils mit empfindlicher Oberfläche durch gerundete Zinkenauflage
- Individuelle Lösung durch maßgeschneiderte Konstruktion
- Langlebig durch Auslegung bis 600.000 Lastspiele
- Hochwertige, bewährte Technik durch langjährige Erfahrung
- Prüf- und Reparaturservice direkt vom Hersteller
- Qualität MADE IN GERMANY

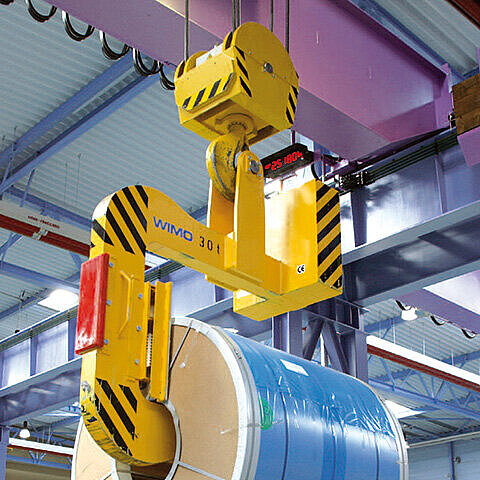

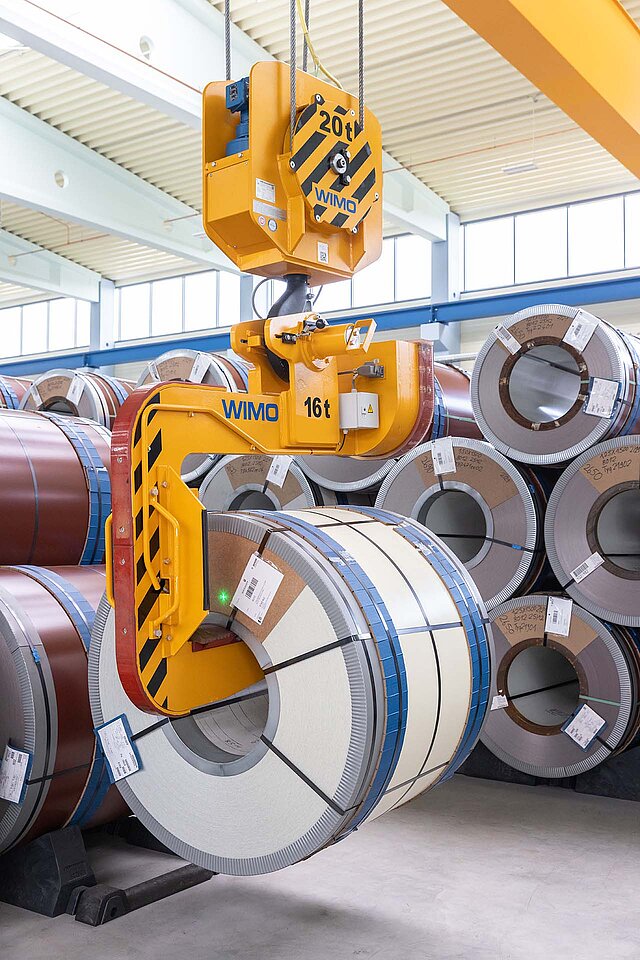

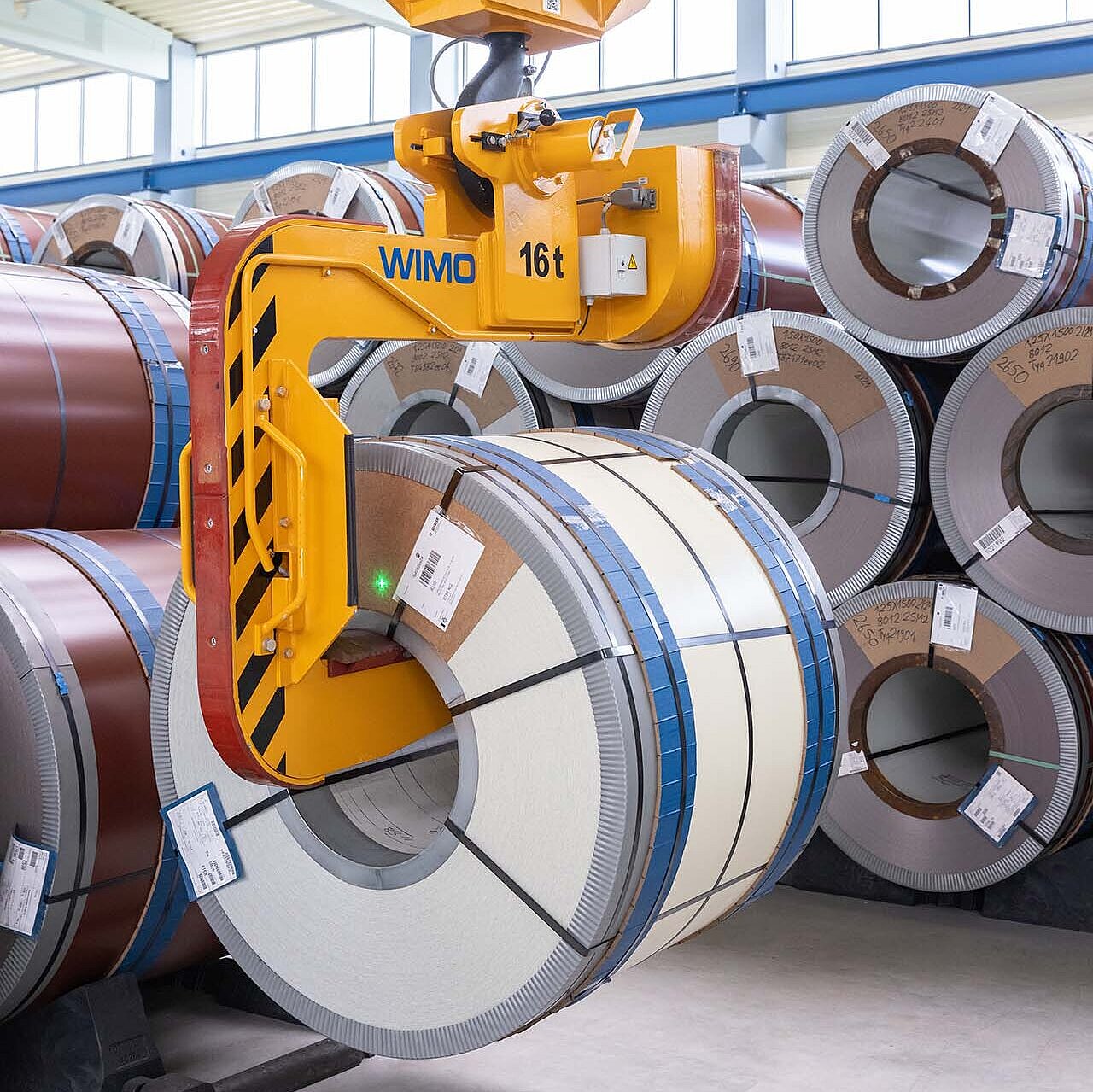

Coilhaken mit Gegengewichtsausgleich
Innenseitige Anschlagplatte aus Kunsstoff - Schonbelag (austauschbar), zur Schonung der Coilstirnseite beim Aufnehmen und Absetzen der Last.
Außenseitiger Rückenschutz mit Kunststoff - Schonbelag (austauschbar), zur Schonung nebenlagernder Coils.
Bolzenaufhängung mit Sicherungsbolzen um das unbeabsichtigte Aushängen des Kranhakens bei Entlastung zu verhindern.

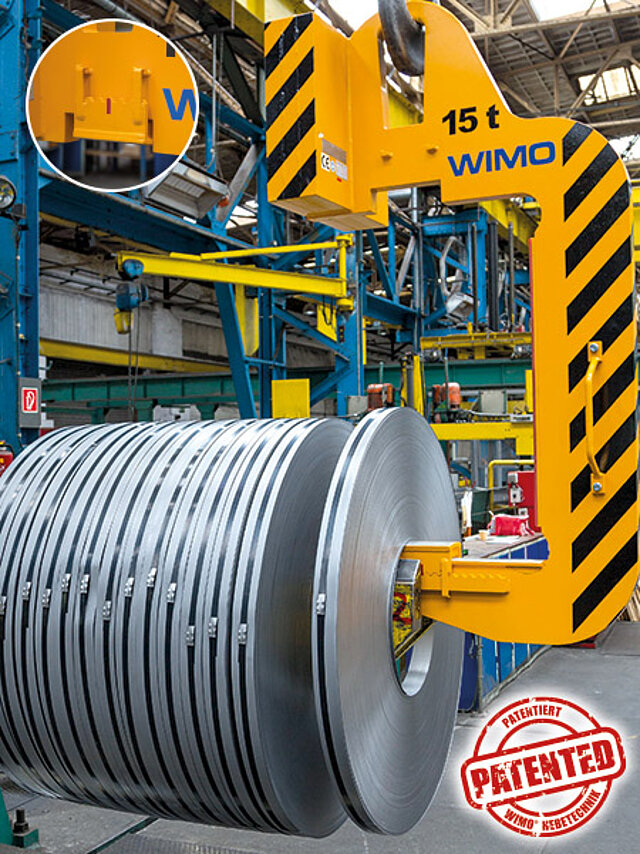

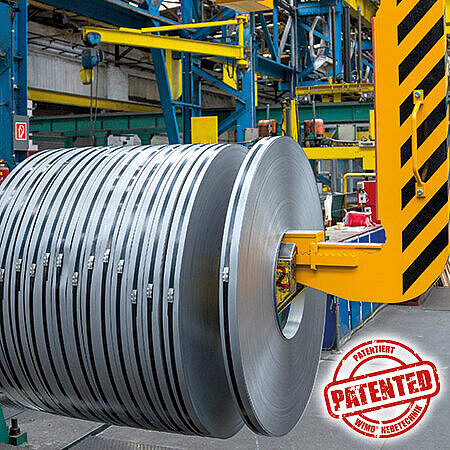

Coilhaken mit verstellbarer Zinkenauflage
Coilhaken mit verstellbarer Zinkenauflage für ein unfallsicheres und rationelles Vereinzeln von Spaltbändern.
Länge des Distanzstück variiert nach Spaltbandbreite.

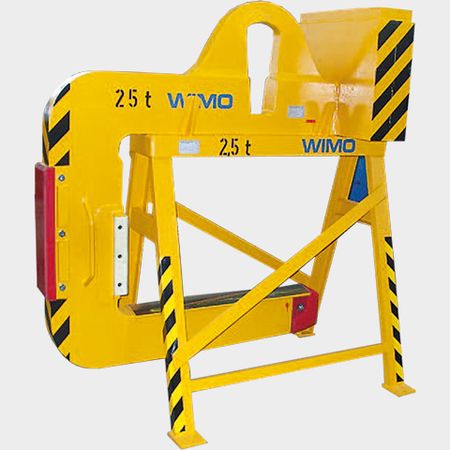

Abstellbock

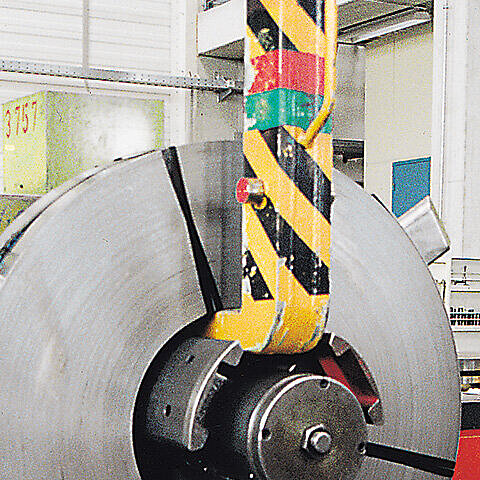

Coilhaken mit besonders kleinem Zinkenquerschnitt
Coilhaken für das Handling am Drehkreuz: Die engen Platzverhältnisse beim Einfahren in ein Drehkreuz oder Haspel machen einen Sondercoilhaken notwendig. Der Coilhaken wird speziell für die Maße Ihres Drehkreuzes/Haspel angefertigt. Zur Kompensation des geringen Zinkenquerschnitts wird das Hakenblech ggf. aus einem Sonderwerkstoff gefertigt.

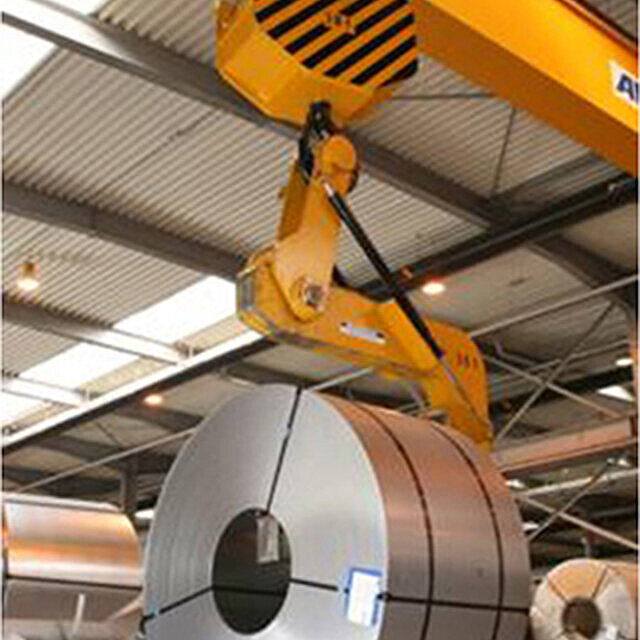

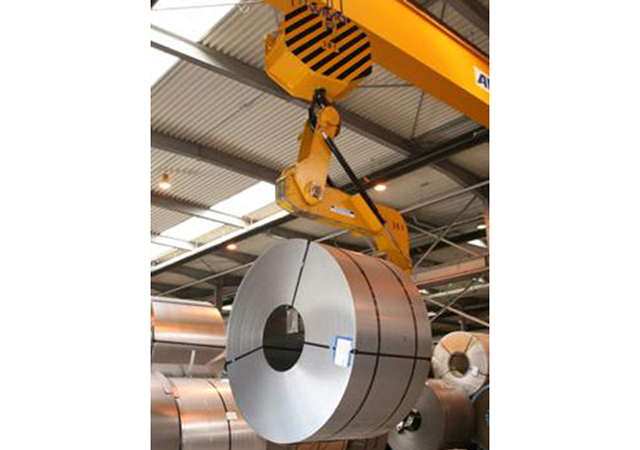

Coilhaken mit Federausgleich
Die Aufhängung wird federbelastet ausgeführt.
- Rückstellung der Aufhängung in den Schwerpunkt des unbelasteten Haken durch Gasdruckfedern
- geringeres Eigengewicht da kein Gewichtsausgleich erforderlich
- platzsparende Coillagerung da keine Störkonturen durch Gegengewichtsausgleich

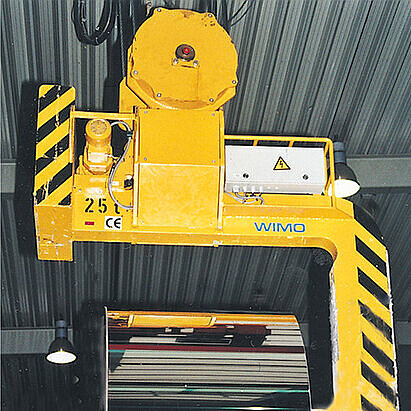

Coilhaken mit motorischem Horizontal-Drehantrieb
Coilhaken mit Gegengewicht, mit 3/4 Zinke und elektromotorischem Drehwerk zum einfachen Drehen des Coilhakens um die Vertikalachse.

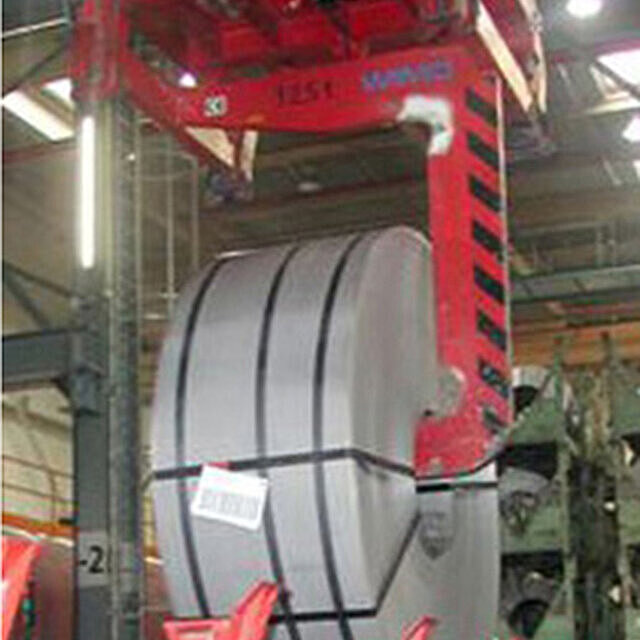

Coilhaken (mit Aufhängeadapter) an einer Coilbehälterzange
Dieser Coilhaken ist konzipiert, um mittels Aufhängeadapter von der Coilbehälterzange aufgenommen zu werden. Mit diesem Coilhaken werden die Coilbehälter sicher bestückt. Ohne den Coilhaken transportiert die Coilbehälterzange die Coilbehälter zum nächsten Prozessschritt. Durch die Adapterlösung entfällt das zeitaufwendige Wechseln des Lastaufnahmemittels. Ideal bei häufigem Wechsel des Transportgutes. Ausgelegt für schnelles und sicheres Anschlagen.
Prallschutz an Zinkenspitze
Austauschbare Schutzkappe (Prallschutz) aus Kunststoff an der Zinkenspitze, zur Schonung des aufzunehmendesn Coils beim Einfahren in das Coilauge.
Sicherungsnase
Die Sicherungsnase verhindert ein Abrutschen der Last. Maximale Sicherheit während des Transports.
Baubedingt nur an einer 4/4 Zinke möglich
Zinkenauflage aus Kunststoff
Rutschhemmende Zinkenauflage aus Kunststoff (austauschbar), zur Schonung der inneren Coilwindungen bei der Lastaufnahme.
Sicherungsnase
Die Sicherungsnase verhindert ein Abrutschen der Last.
Baubedingt nur an einer 4/4 Zinke möglich
Sicherungsnase fest aufgeschweißt oder geschraubt (austauschbar).

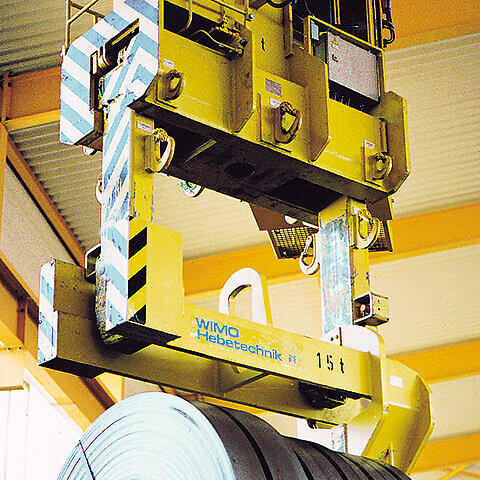

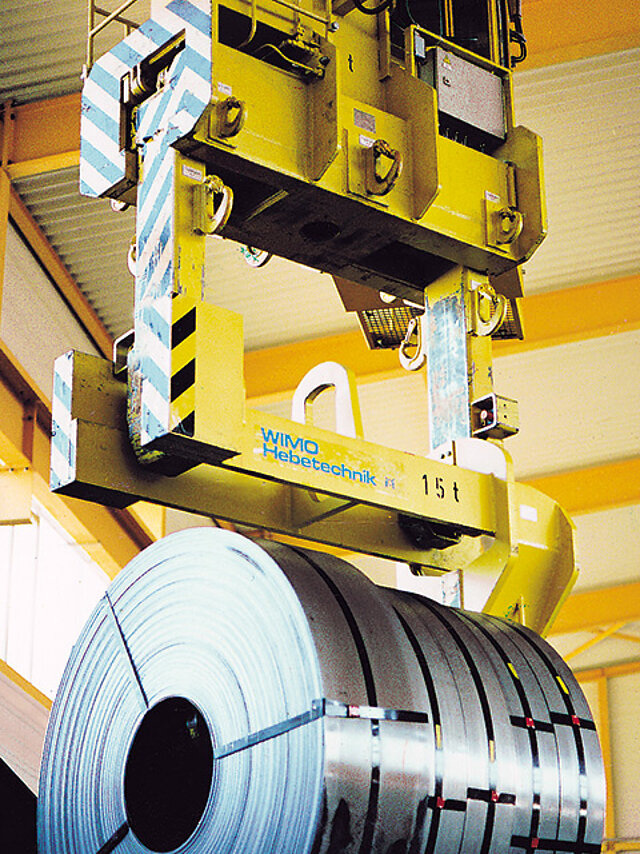

Coilhaken mit Aufhängeadapter
Dieser Coilhaken kann von einer Coilzange ohne manuelle Hilfe aufgenommen werden oder mittels der mittigen Brennöse direkt am Kranhaken eingehängt werden. Ideal bei häufigem Wechsel des Transportgutes. Ausgelegt für schnelles und sicheres Anschlagen, ohne zeitraubendem Wechsel des Lastaufnahmemittels.
Beispiel eines Einsatzfalles:
Entnahme des Spaltbandbündels vom LKW, Transport zum Vereinzelungsbock. Separieren der Coils durch Coilhaken mit Distanzstück und Einlagerung in Lagergestelle. Aufnahme der einzelnen Coils mit der Coilzange (Coilhaken wurde rationell in Abstellbock abgelegt) und Transport zum nächsten Prozessschritt.

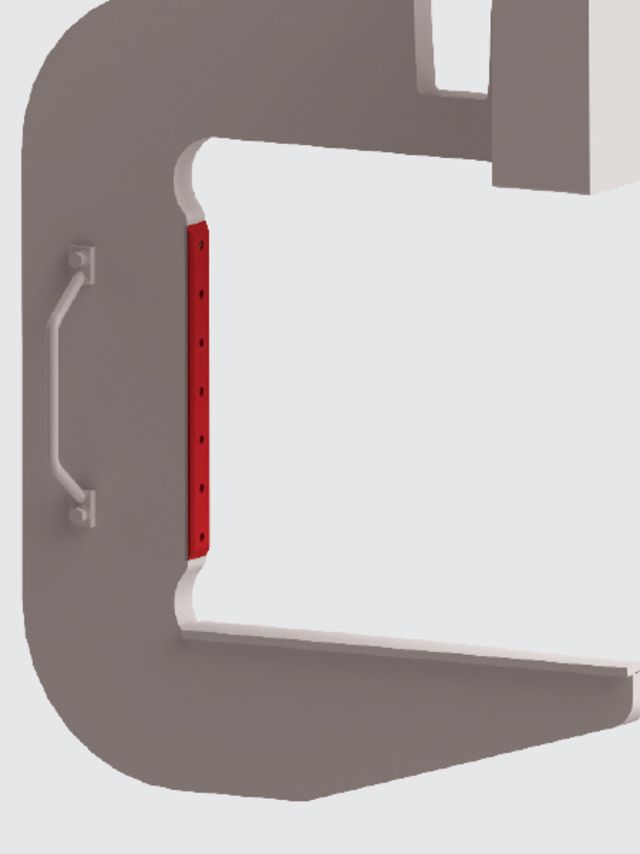

Anfahrplatte aus Kunststoff
Anfahrplatte aus Kunststoff (austauschbar), zur Schonung der Coilstirnseite beim Aufnehmen und Absetzen der Last.

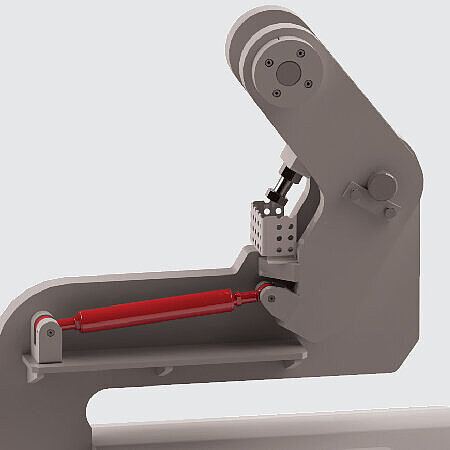

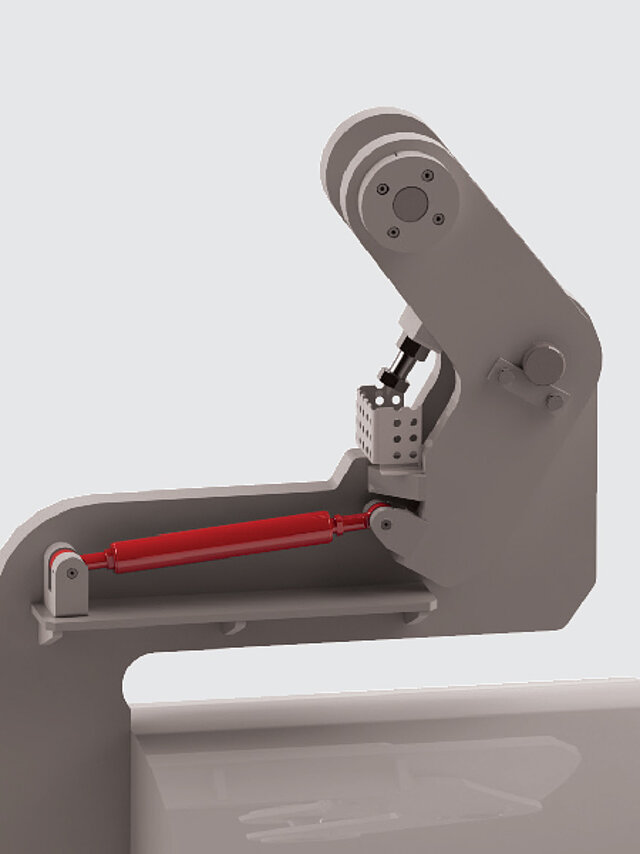

Coilhakenaufhängung mit Federausgleich
Die Aufhängung wird federbelastet ausgeführt.
- Rückstellung der Aufhängung in den Schwerpunkt des unbelasteten Hakens durch Gasdruckfedern.
- Aufhängung Baubedingt immer über Bolzen.
Coilhaken mit Federausgleich zeichnen sich durch ein geringeres Eigengewicht aus als die Variante mit Gegengewicht. Ein weiterer Vorteil ist, dass der Coilhaken mit Federausgleich eine platzsparende Variante ist z. B. bei beengten Platzverhältnissen durch die bauseitige Anlagentechnik.
Zinkenauflage aus Kunststoff
Rutschhemmende Zinkenauflage aus Kunststoff (austauschbar) und Schutzkappe (Prallschutz) aus Kunststoff an der Zinkenspitze, zur Schonung der inneren Coilwindungen bei der Lastaufnahme.
Prallschutz am Hakenrücken aus Kunststoff
Außenseitiger Rückenschutz aus Kunststoff - Schonbelag (austauschbar), zur Schonung nebenlagernder Coils.

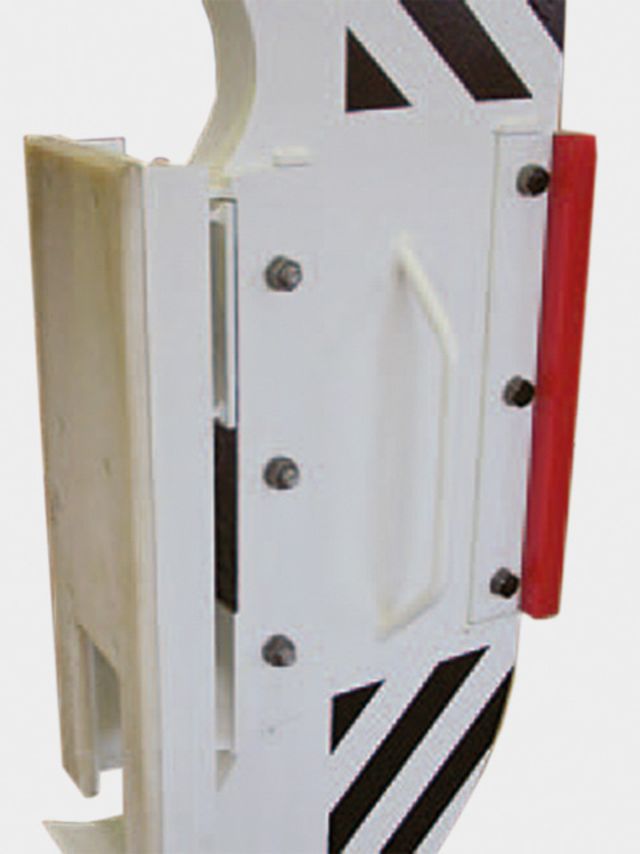

Gelenkige Anfahrplatte aus Stahl oder Kunststoff
Anfahrplatte aus Stahl oder Kunststoff an der senkrechten Hakeninnenseite, seitengelenkig und höhenbeweglich aufgehängt.
Optimale Schonung der Coil-Stirnseiten beim Aufnehmen und Absetzen der Last.
Prallschutz am Hakenrücken und der Coilhakenunterseite aus Kunststoff
Außenseitiger Rücken und Unterseitenschutz aus Kunststoff - Schonbelag (austauschbar), zur Schonung nebenlagernder Coils.

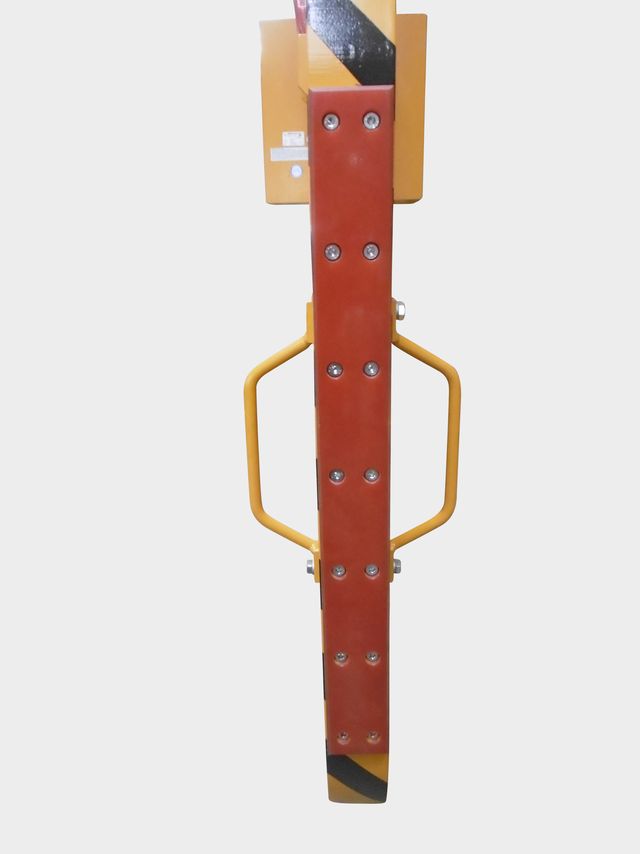

Prallschutz am Hakenrücken
Außenseitiger Rückenschutz aus Kunststoff - Schonbelag (austauschbar), zur Schonung nebenlagernder Coils.

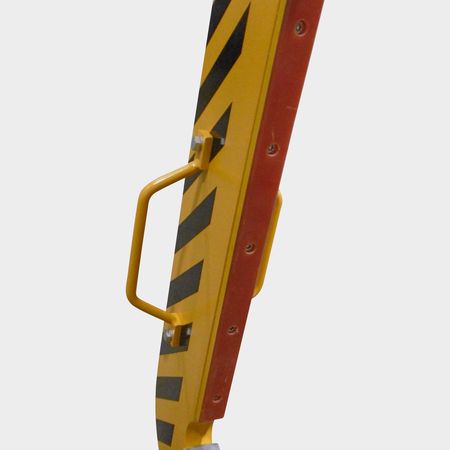

Anfahrplatte aus Kunststoff auf Stahlträgerplatte
Anfahrplatte aus Kunststoff - Schonbelag (austauschbar), zur Schonung der Coilstirnseite beim Aufnehmen und Absetzen der Last.

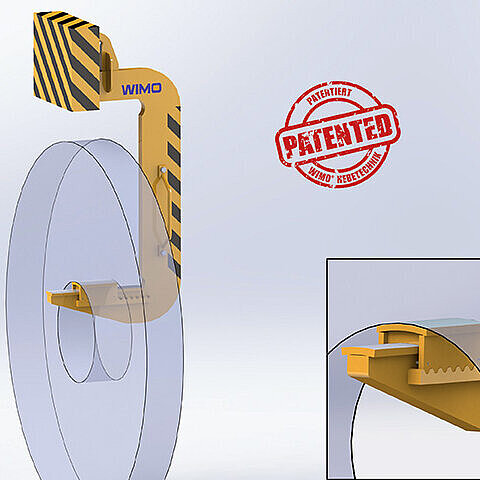

Patentiert: WIMO®-Coilhaken mit verstellbarer Zinkenauflage
Coilhaken mit verstellbarer Zinkenauflage für ein unfallsicheres und rationelles Vereinzeln von Spaltbändern.
