Kranunterflaschen
Maßgeschneiderte Lösungen von WImo
In vielen Industrieben werden Lasten mithilfe eines Krans transportiert. Oftmals sind dabei Kranunterflaschen mit Hakendrehantrieb oder mit integrierter Wägeeinrichtung von Vorteil. WIMO Hebetechnik bietet robuste und langlebige Kranunterflaschen, die perfekt auf den jeweiligen Einsatzzweck abgestimmt und auch für Automatikbetrieb („Industrie 4.0“) geeignet sind.
Die meisten Hebetechnikanbieter bieten Kranunterflaschen nur in standardisierter Form. Genau das unterscheidet WIMO® von anderen. Als Spezialist für Sondermaschinenbau produziert WIMO Hebetechnik hochinnovative und maßgeschneiderte Lösungen zum Heben, Transportieren und Einlagern von schweren Gütern. Jede Kranunterflasche von WIMO® wird speziell für den individuellen Einsatzfall konstruiert, um den Materialfluss gezielt zu optimieren. Eine WIMO®-Unterflasche schützt den Motor vor Beschädigungen, das Material beim Transport und die Mitarbeiter vor Arbeitsunfällen. WIMO®-Kranunterflaschen sind auch für harte Einsatzfälle ausgelegt, beispielsweise für den Hochtemperatureinsatz. Hierfür werden die Unterflaschen mit einem speziellen Hitzeblech verstärkt. Mithilfe einer automatischen Maulöffnung ermöglicht diese Hebetechnik von WIMO® auch, Güter in großer Höhe abzulegen, ohne dabei Hand anlegen zu müssen. Hierbei kann die Position der Maulöffnung visuell angezeigt werden. Diese Neuerung ist bereits zum Patent angemeldet.

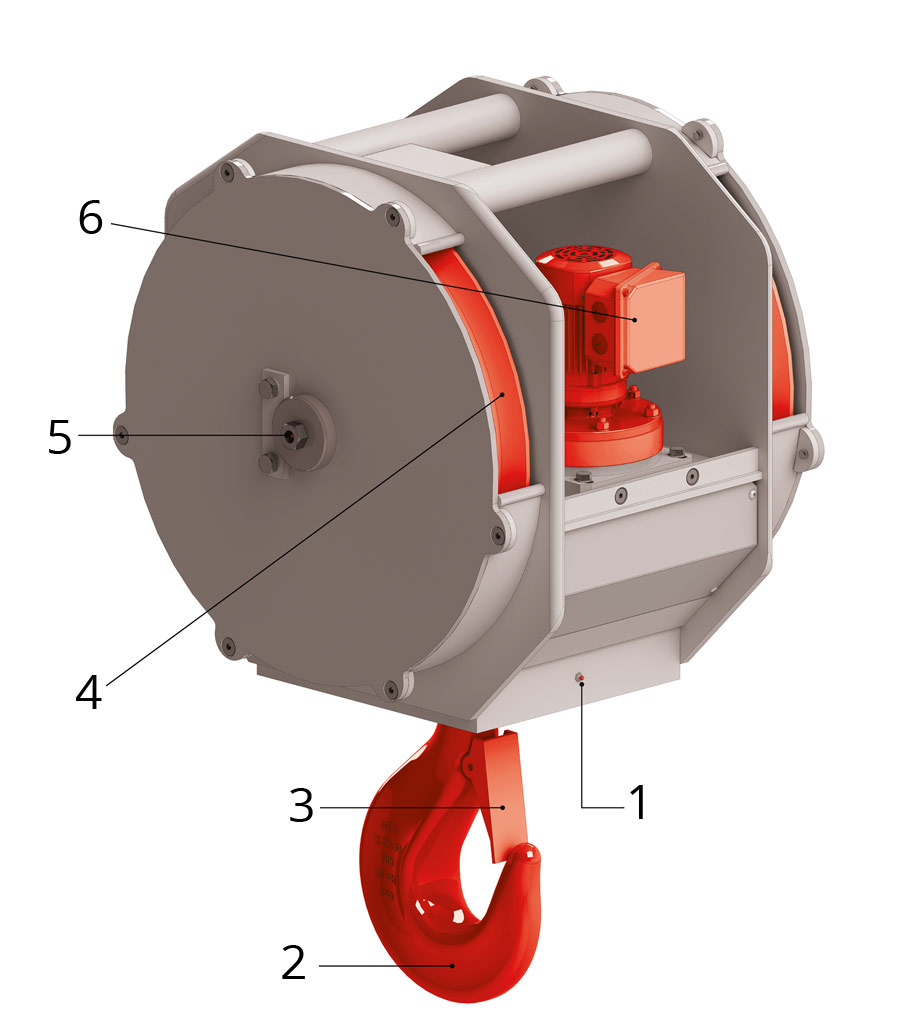

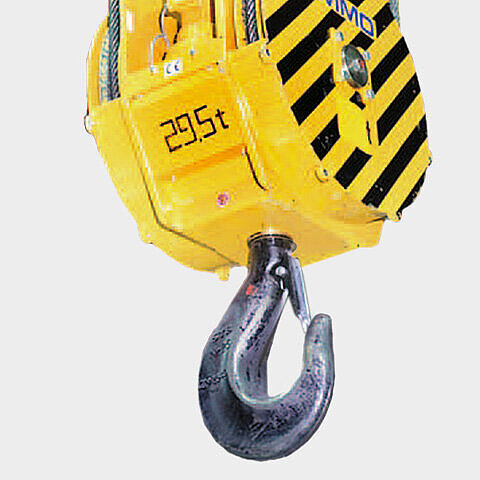

WIMO®-Kranunterflaschen mit Hakendrehantrieb (2 Seilrollen)
- Elektromechanischer Hakendrehantrieb für das sichere Drehen von Lasten am Kran
- Zwei Seilrollen für kompaktes Handling
- Robuste Ausführung mit stoßgeschütztem Getriebemotor
- Komfortable Ausrichtung der Last vom Hallenboden aus möglich
- Ideal bei fehlendem Zugriff durch den Bediener

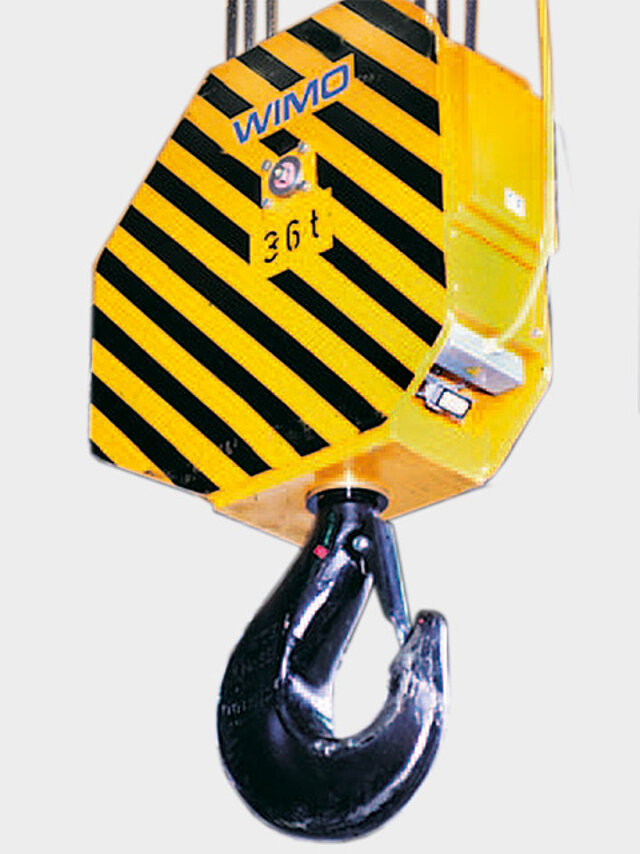

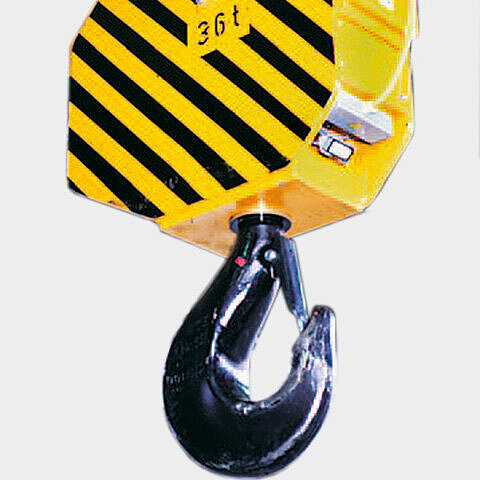

WIMO®-Kranunterflaschen mit Hakendrehantrieb (3 Seilrollen)
- Drei Seilrollen für höhere Traglastverteilung
- Elektromechanischer Drehhaken für exakte Lastausrichtung
- Getriebemotor durch Schutzsystem gegen Stoßbelastungen gesichert
- Optimal für automatisierte oder schwer zugängliche Anwendungen
- Effiziente LKW-Verladung durch Fernbedienbarkeit

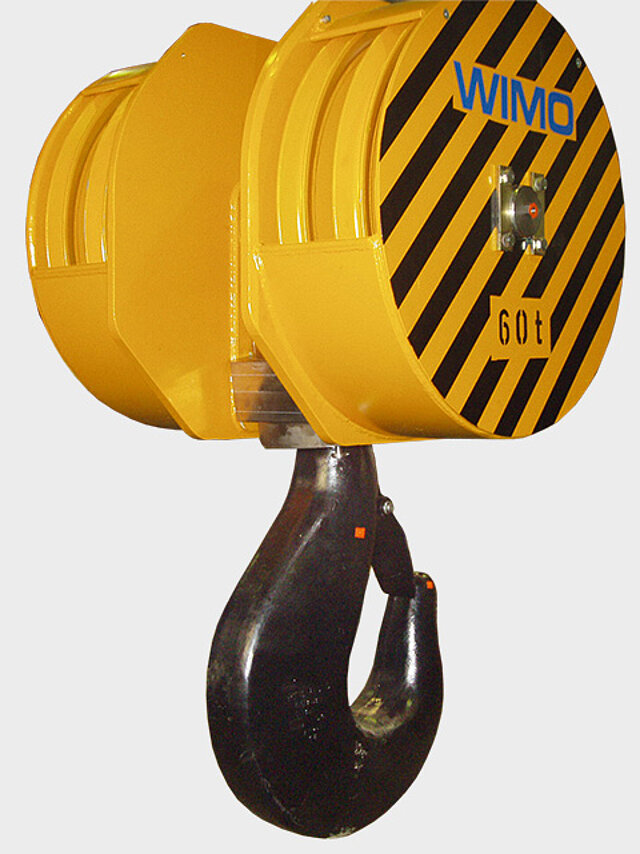

WIMO®-Kranunterflaschen mit Hakendrehantrieb (4 Seilrollen)
- Vier Seilrollen für hohe Traglast und gleichmäßige Lastverteilung
- Lasthaken mit motorischem Drehantrieb
- Schutzsystem bewahrt Antrieb bei Stoßbelastung
- Besonders geeignet bei eingeschränktem Bedienzugang
- Sichere Lastausrichtung ohne manuelles Eingreifen

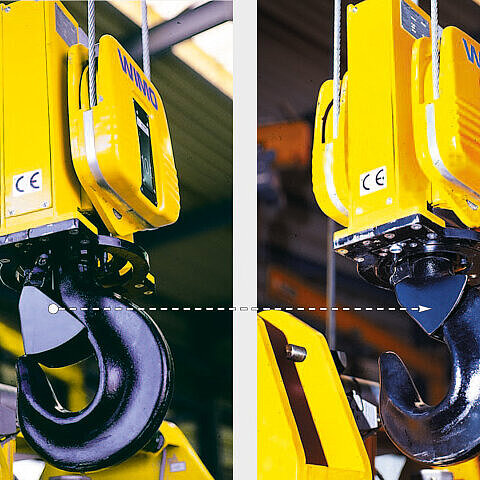

Kranhaken-Entriegelungseinrichtung
- Elektromotorische Sicherungsfalle zum kontaktlosen Ein- und Aushängen
- Perfekt für Anschlagpunkte mit schwierigem Zugang
- Steigerung von Arbeitssicherheit und Prozessautomatisierung

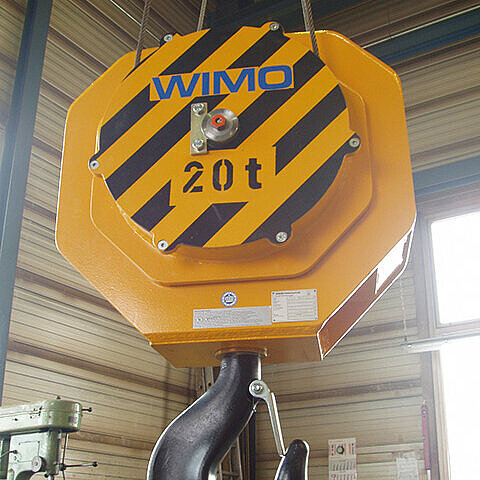

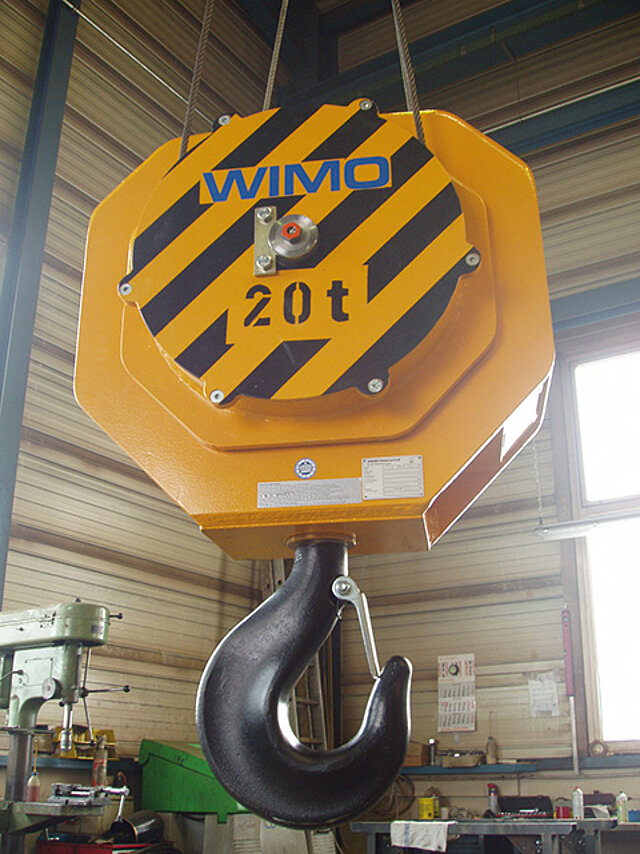

WIMO®-Kranunterflasche mit Drehhaken und Wägeeinrichtung
- Kombination aus drehbarem Lasthaken und integrierter Wägetechnik
- Sehr kompakte Bauweise mit geringer Bauhöhe
- Gewichtsanzeige direkt an der Unterflasche
- Optional: Wägedatenübertragung per Funk
- Ideal zur Wareneingangskontrolle während des Hebevorgangs
Hüttenwerksausführung mit Hitzeschutz
- Schutz vor Wärmestrahlung durch spezielle Hitzeschutzeinrichtung
- Verhindert Überhitzung und verlängert die Lebensdauer der Unterflasche
- Robuste Ausführung für extreme Umgebungen im Hüttenbereich
Doppellasthaken mit Gelenk
- Gelenkige Aufhängung zur Vermeidung von Biegekräften
- Sicheres Heben auch bei ungleichmäßig verteilter Last
- Reduziert mechanische Belastung des Hakenschafts

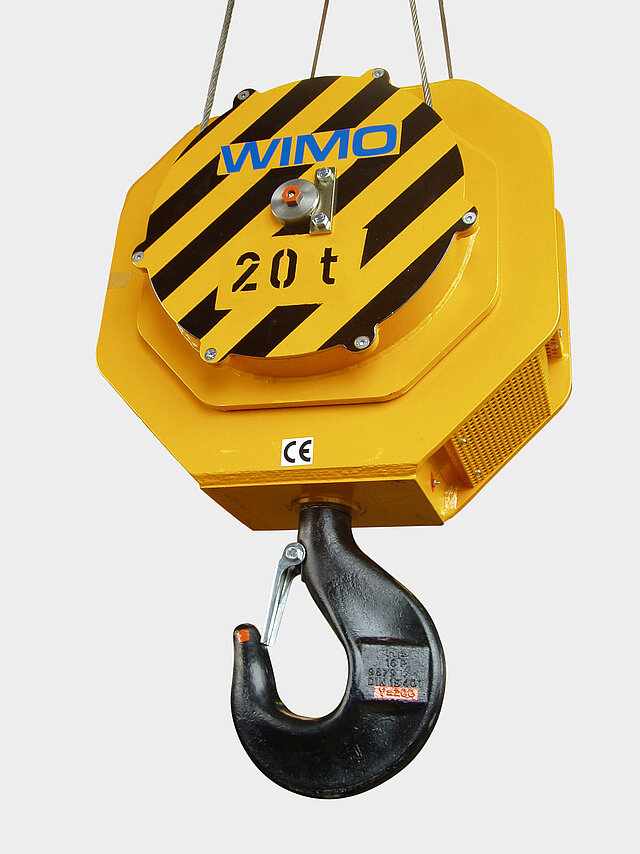

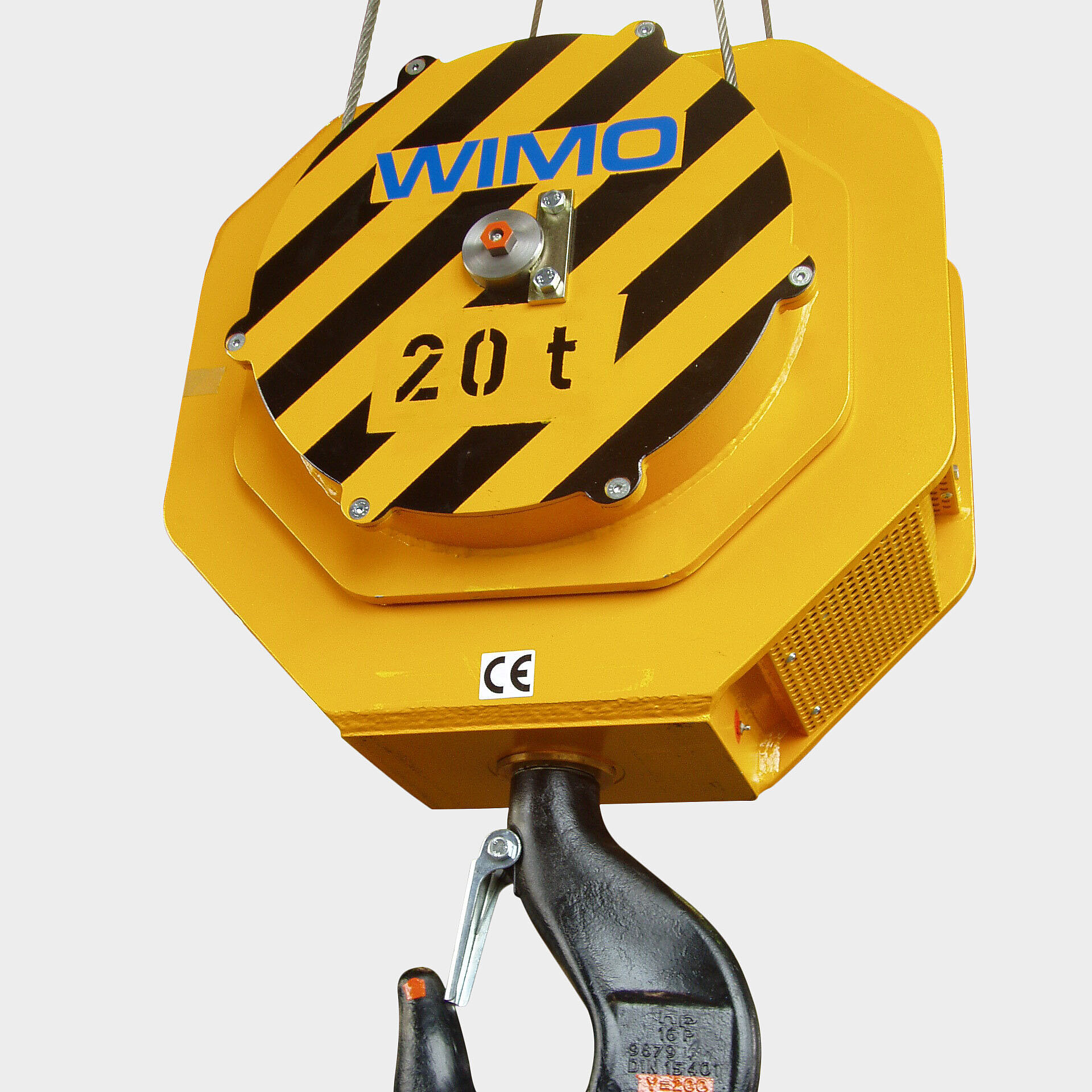

Drehbereichsbegrenzung & Zusatzsteckdose
- Integrierte Begrenzung des Hakendrehbereichs
- Zusatzsteckdose für elektrische Lastaufnahmemittel

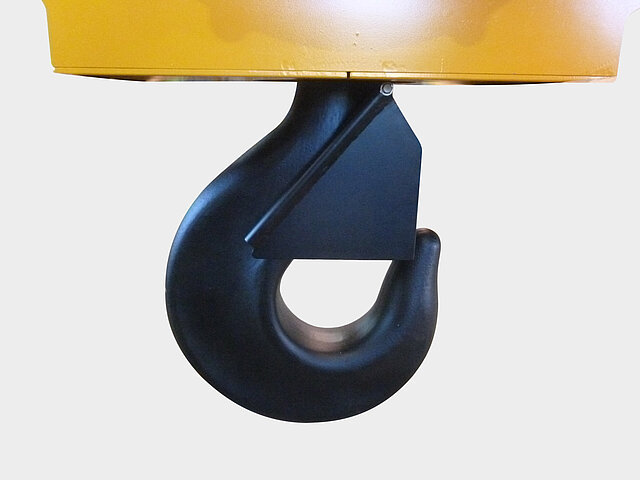

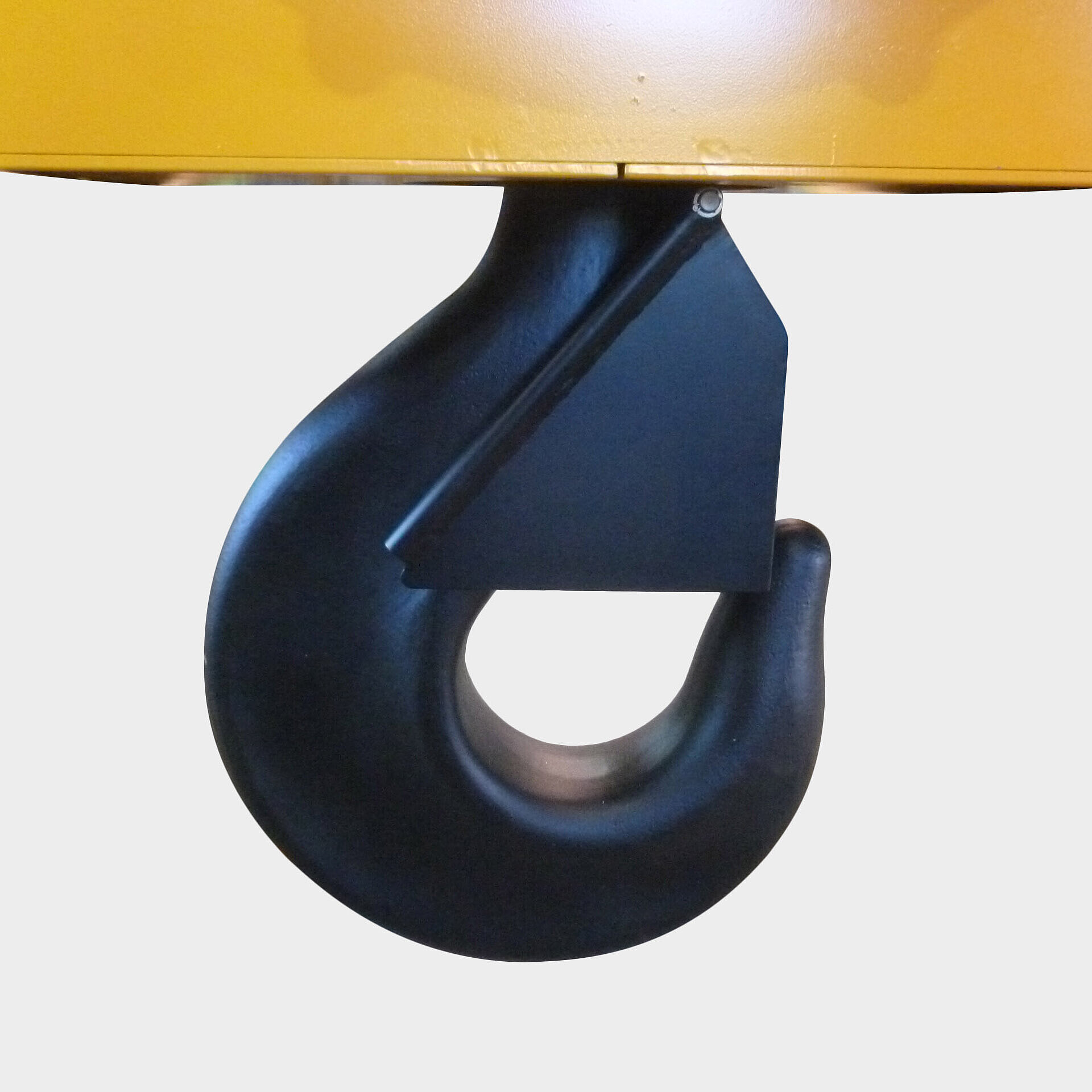

Robuste Maulfalle in Hüttenwerksausführung
- Verstärkte Sicherungsfalle, besonders geeignet für Lastaufnahmemittel, welche bauartbedingt auf der Last aufgesetzt werden müssen
- Die Robuste Ausführung verhindert Beschädigung bei Kontakt mit der Aufhängelasche des Lastaufnahmemittels
- Besonders stabil und widerstandsfähig für den Einsatz im Hüttenbetrieb
Alle wichtigen Daten, Maße und Spezifikationen
auf einen Blick – für Ihre Planung und Sicherheit.

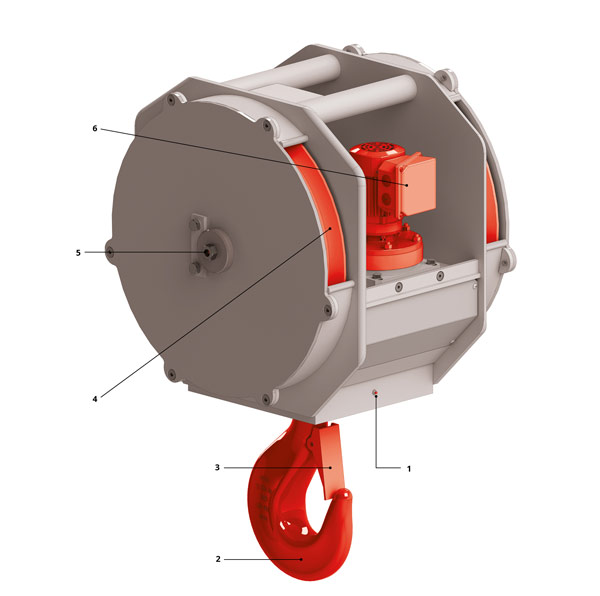

WIMO Unterflasche – sichere Lastaufnahme mit elektromechanischem Hakenantrieb
Die WIMO-Unterflaschen sind für schwere Lasten ausgelegt und bieten eine zuverlässige, langlebige Lösung für den Kranbetrieb. Der integrierte, elektromechanische Hakenantrieb mit Getriebebremsmotor sorgt für eine sichere, feinfühlige Drehbewegung des Lasthakens – geschützt durch eine Rutschkupplung gegen Überlast oder mechanische Beschädigung.
Ideal für Krananlagen mit besonderen Anforderungen an Sicherheit, Wartungsfreundlichkeit und Individualisierung.
Technische Merkmale
- Tragfähigkeit: individuell
- Eigengewicht: individuell
- Lasthaken: Lasthaken nach DIN 15401 bzw. DIN 15402 mit Maulsicherung
- Hakenantrieb: Elektromechanisch mit Getriebebremsmotor und Rutschkupplung
- Drehbereich: unbegrenzt / Drehzahl ca. 1,5 U/min
- Seilrollen: geschweißte Rondenausführung mit Rillenkugellagern
- Bauhöhe (Mitte Seilrolle – Hakenauflage): individuell
- Anschlussleistung: individuell
- Elektrik: Komplett verdrahtet mit Klemmenkasten (ohne Steuerung)
Typische Einsatzbereiche
- Krananlagen in Stahlbau und Maschinenbau
- Automatisierte Lastaufnahme bei hoher Taktung
- Schwerlastumschlag in Produktionslinien
- Anlagen mit elektrifizierten Lastaufnahmemitteln
Ihre Vorteile
- Individuelle Lösung: maßgeschneiderte Konstruktion auf Ihre Anforderungen
- Zuverlässige Technik: bewährte Komponenten und langjährige Erfahrung
- Langlebigkeit: durch Überlastschutz im Hakenantrieb
- Wartungsarm: minimierte Betriebskosten dank robuster Ausführung
- Ersatzteilversorgung: langfristige Verfügbarkeit ab Werk
- Service: Prüf- und Reparaturleistungen direkt vom Hersteller
- Qualität: gefertigt in Deutschland
Zusatzeinrichtungen (Auswahl)
- Drehbereichsbegrenzung: mechanisch/elektrisch (z. B. 320°), inkl. Steckdose für Zusatzgeräte
- 4x90° Drehwinkelabschaltung: für präzise Positionierung
- Sanftanlauf: über SEW-Umrichter
- Integrierte Wägeeinrichtung: mit LED-Anzeige
- Funkübertragung: drahtlose Übertragung der Wägedaten
- Motorische Maulfallen-Betätigung: gesteuerte Hakenverriegelung
