Coilzangen, Coilgreifer, Coillagerung, Coilwender, Greifer

In vielen Industriebetrieben müssen Coils gehoben transportiert, gedreht und eingelagert werden. Das sollte möglichst schonend fürs Material und möglichst sicher für die Mitarbeiter erfolgen. Hierfür bietet WIMO Hebetechnik innovative und langlebige Schwerlasttransportlösungen.

Eine Coilzange (Greifer) von WIMO® ermöglicht einen schnellen und sicheren Transport sowie das Drehen und Einlagern von Coils. Wie alle WIMO®-Produkte wird auch jede Coilzange individuell für die jeweilige Anwendungssituation im Unternehmen konstruiert. Die Gegebenheiten vor Ort werden berücksichtigt und optimal ausgenutzt. Hieraus entstehen innovative und hochleistungsfähige Spezialkonstruktionen. Unsere Coilzangen sind für eine sehr lange Betriebszeit ausgelegt.

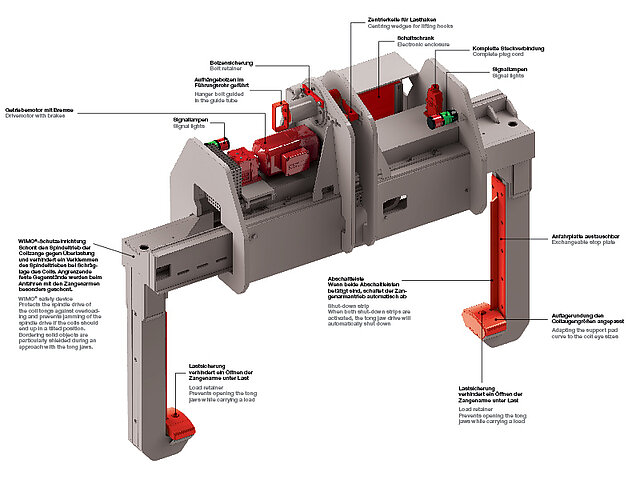

Merkmale der WIMO®-Teleskop-Coilzangen
open

Merkmale der WIMO®-Teleskop-Coilzangen

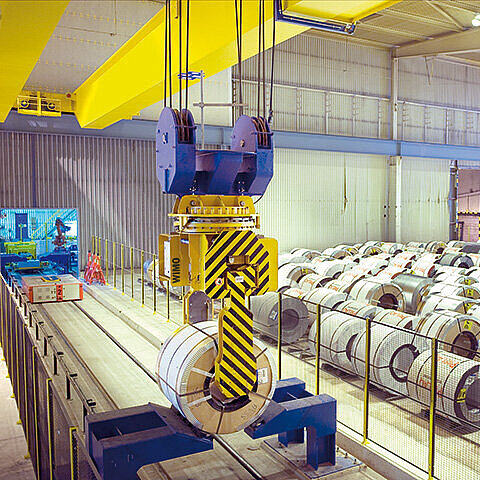

Automatik-Teleskop-Coilzange zum vollautomatischen Transport von Coils
open

Automatik-Teleskop-Coilzange zum vollautomatischen Transport von Coils

Die Coilzange nimmt auf der Übergabestation vor dem Automatikbereich die Coils auf. Dazu werden die Arme separat verfahren um auch Coils aufnehmen zu können, die nicht in der exakten Lage abgelegt wurden. Die Pratzen sind während des Anfahrens an das Coil eingeklappt. Über Lichtschranken wird abgefragt, ob die Zangenarme mittig zum Coilauge positioniert sind. Die separat verfahrbaren Zangenarme fahren an das Coil an. Zur Schonung des Coils wird die Schließbewegung durch vorauseilende Abschaltleisten gestoppt. Wurde über die Abschaltleisten in beiden Zangenarmen der Motor gestoppt,  werden die Pratzen zur Aufnahme nach unten geklappt. Während des Anhebens des Coils bringt der automatische Mittenausgleich das Coil mittig in das Zangengehäuse. Jegliche Position bei der Einlagerung ermöglicht das Horizontal-Drehwerk via Kugeldrehverbindung.Die Zange wir über Schmierstoffgeber automatisch geölt.

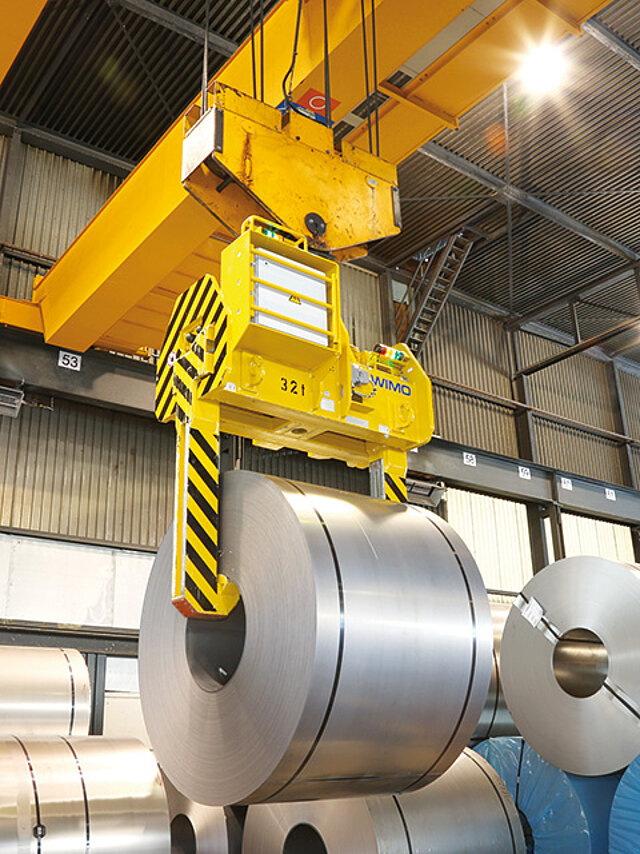

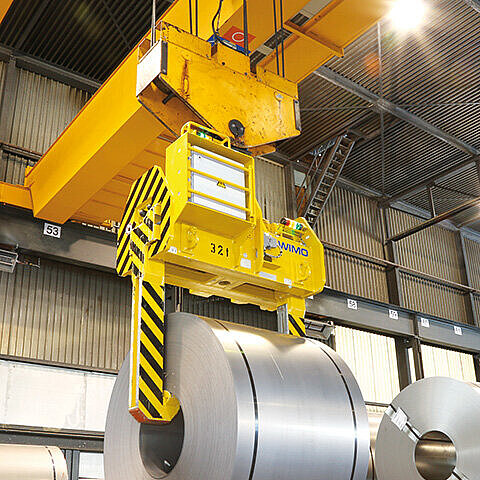

Teleskop-Coilzange mit Spindeltrieb
open

Teleskop-Coilzange mit Spindeltrieb

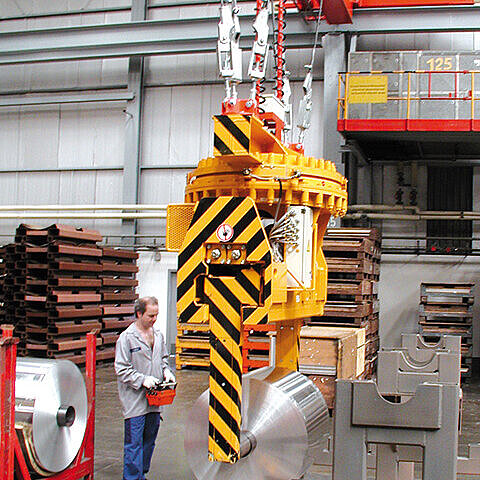

Teleskop-Coilzange mit Spindeltrieb für Aluminiumcoils mit Innenhülse
open

Teleskop-Coilzange mit Spindeltrieb für Aluminiumcoils mit Innenhülse

Durch das eingebaute Horizontal-Drehwerk ist die Einlagerung von Coils in unterschiedlich ausgerichteten Reihen möglich.

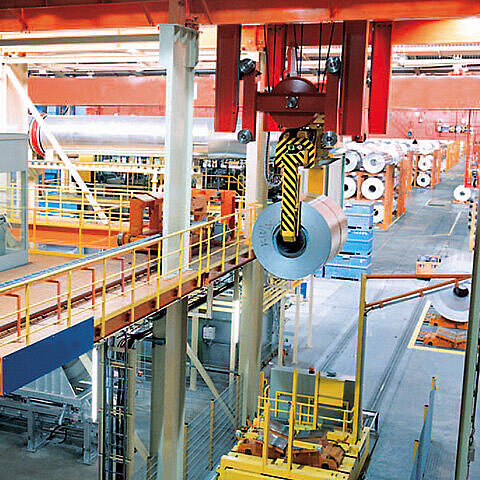

Teleskop-Coilzange für vollautomatischen Transport
open

Teleskop-Coilzange  für vollautomatischen Transport

mit Spindeltrieb, separat verfahrbaren Zangenarmen und Sensorik. Die Coilzange ist über 2 Seilrollen fest am Kran eingeschert. Die Zange wir in oberster Hubstellun fixiert. Die Coilzange nimmt auf der Übergabestation vor dem Automatikbereich die Coils auf. Dazu werden die Arme separat verfahren um auch Coils aufnehmen zu können, die nicht in der exakten Lage abgelegt wurden. Die Pratzen sind während des Anfahrens an das Coil eingeklappt. Über Lichtschranken wird abgefragt, ob die Zangenarme mittig zum Coilauge positioniert sind. Die separat verfahrbaren Zangenarme fahren an das Coil an. Zur Schonung des Coils wird die Schließbewegung durch vorauseilende Abschaltleisten gestoppt. Wurde über die Abschaltleisten in beiden Zangenarmen der Motor gestoppt,  werden die Pratzen zur Aufnahme nach unten geklappt. Während des Anhebens des Coils bringt der automatische Mittenausgleich das Coil mittig in das Zangengehäuse.

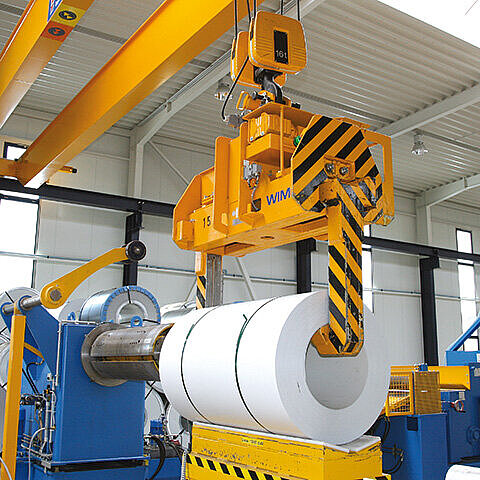

Teleskop-Coilzange mit Spindeltrieb und Wägeeinrichtung
open

Teleskop-Coilzange mit Spindeltrieb und Wägeeinrichtung

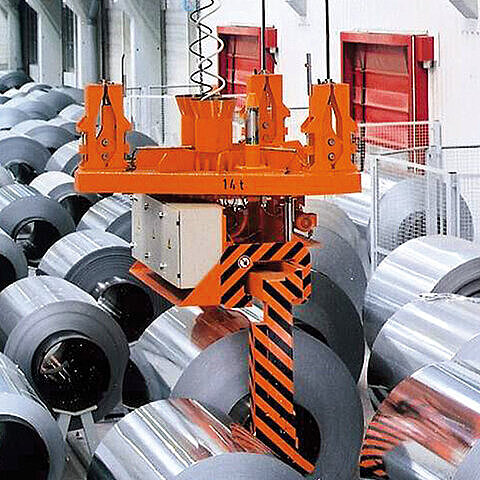

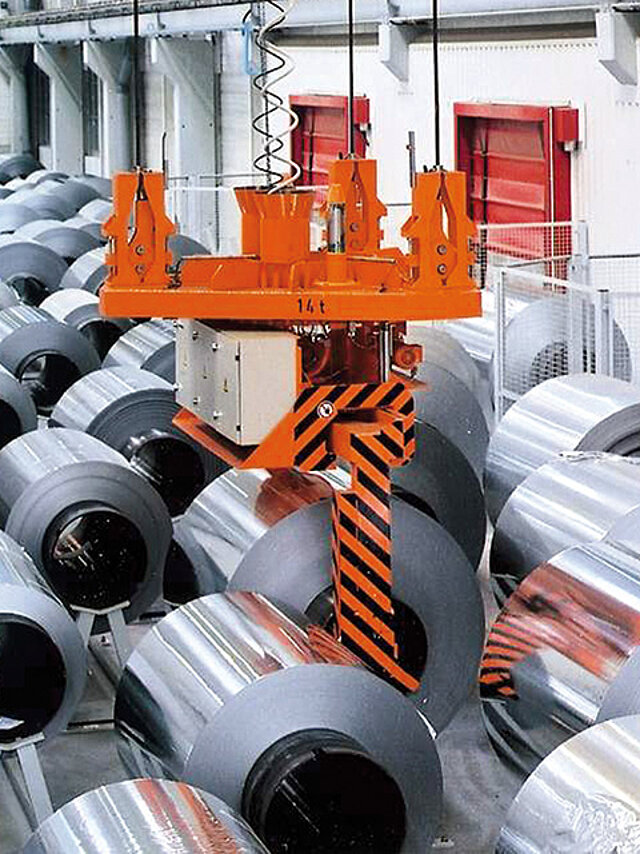

Teleskop-Coilzange für den Automatikbetrieb
open

Teleskop-Coilzange  für den Automatikbetrieb

Klappbare Pratzen ermöglichen eine schonende Coilaufnahme sowie enge Lagerung der Coils. Dadurch wird nur der Platz für die senkrechten Zangenarmholme benötigt.

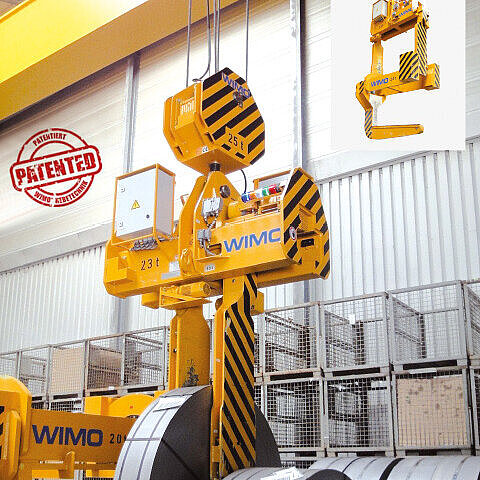

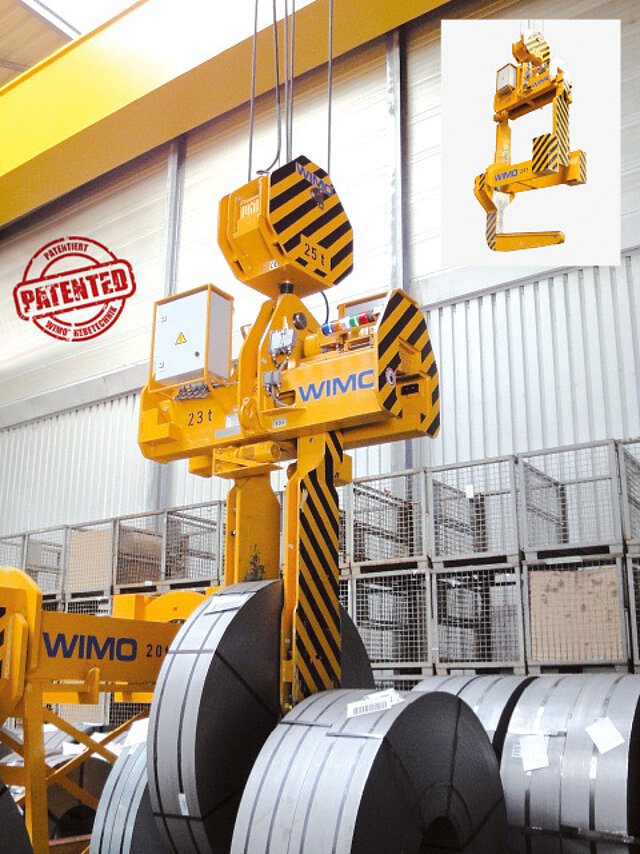

Patent angemeldet: Spaltbandzange mit einklappbaren Auflagepratzen
open

Patent angemeldet: Spaltbandzange mit einklappbaren Auflagepratzen

Spindeltrieb

Patentiert: WIMO®-Lastabsturzsicherung für Teleskopzangen
open

Patentiert: WIMO®-Lastabsturzsicherung für Teleskopzangen

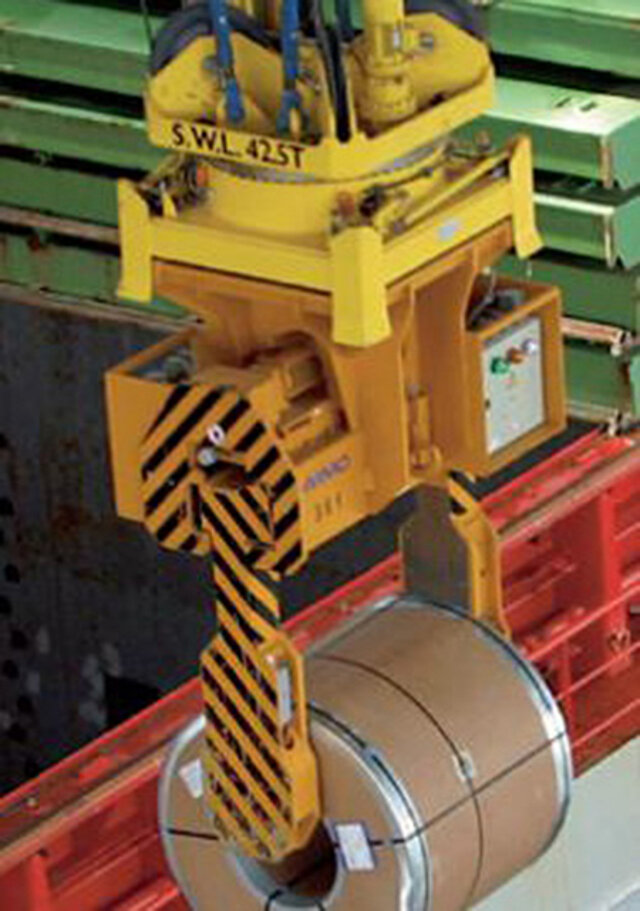

Teleskop-Coilzange insbesondere für Hafenbetrieb
open

Teleskop-Coilzange insbesondere für Hafenbetrieb

mit Spindelantrieb, drehbar über besonders stabile Kugeldrehverbindung. Die klappbare Pratzen sind besonders bei der Schiffs- Be- und Entladung ein großer Vorteil. So benötigen die Zangenarme weniger Platz beim Anfahren an das Coil. Die Pratzen werden erst hinunter geklappt, wenn die Zangenarme in der optimalen Position sind. So erleichtern die klappbaren Pratzen das Einfahren in das Coilaugen und schonen das Coil.

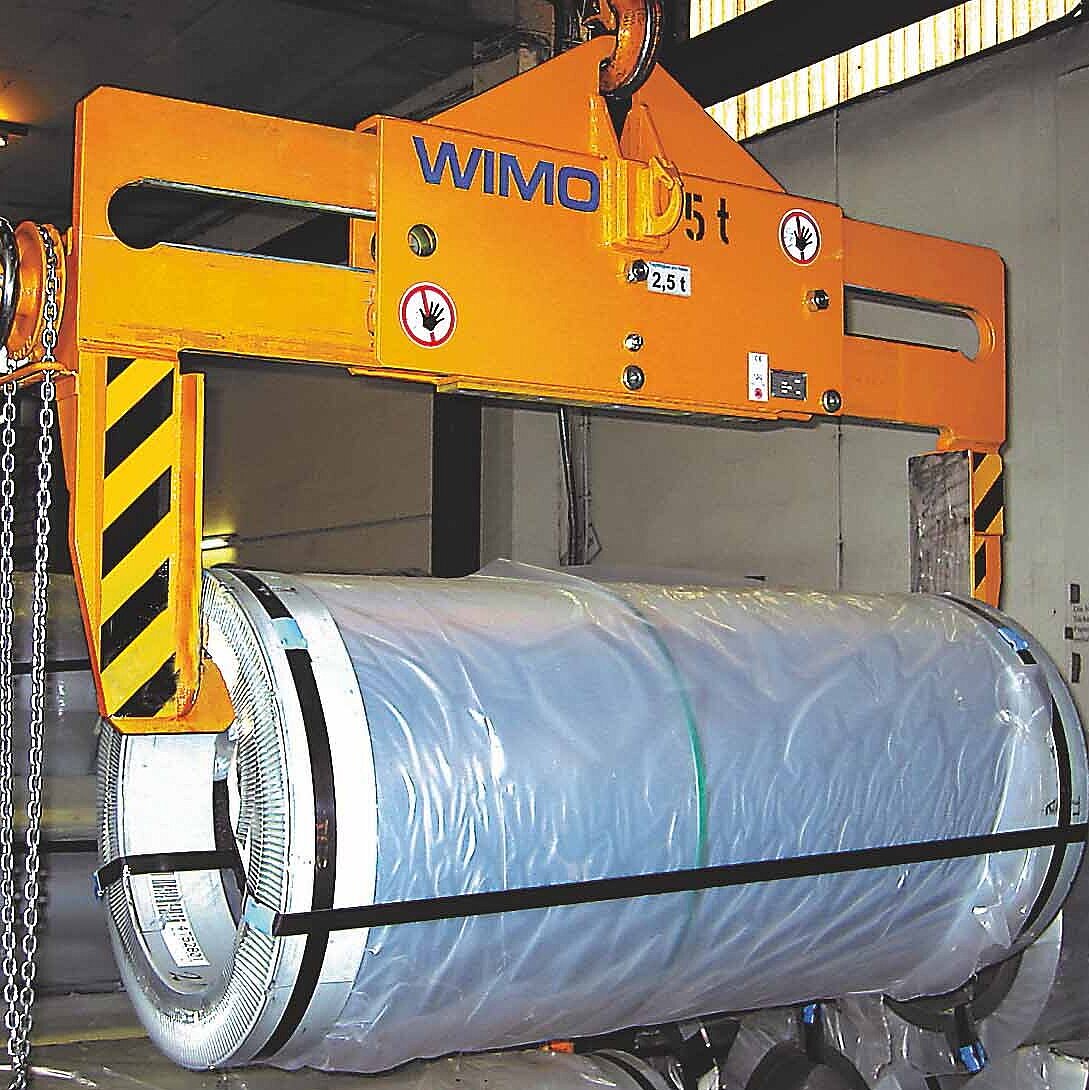

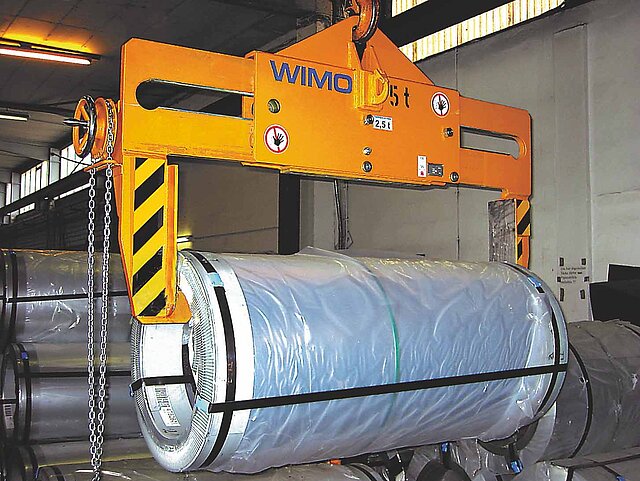

Teleskop-Coilzange in mechanischer Ausführung
open

Teleskop-Coilzange in mechanischer Ausführung

Die günstige Lösung für manuellen Coiltransport. Die Investition ist vergleichbar mit Seilen und Bändern, jedoch ist der Transport bedeutend sicherer für Mensch und Material.

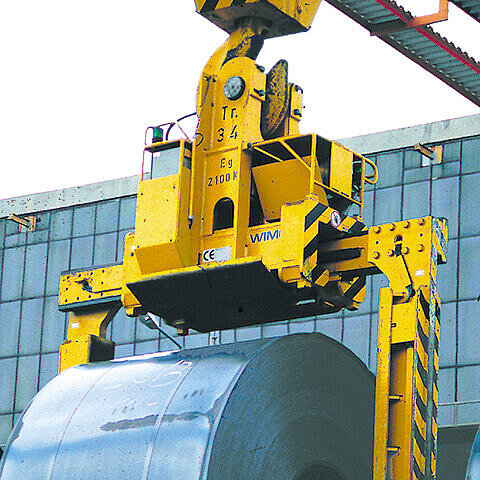

Teleskop-Coilzange mit Zahnstangeantrieb
open

Teleskop-Coilzange mit Zahnstangeantrieb

Tesleskop-Coilzange mit Hydraulikantrieb
open

Tesleskop-Coilzange mit Hydraulikantrieb

und klappbaren Aufnahmepratzen

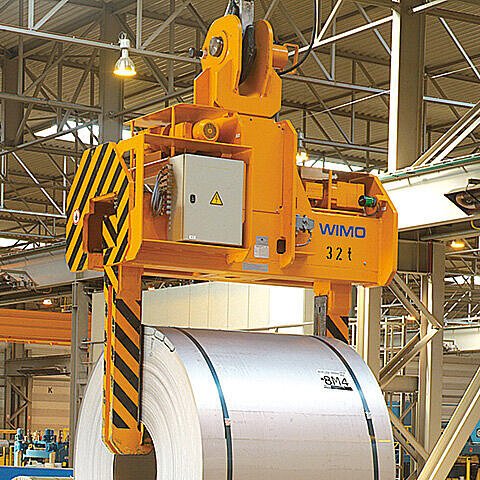

Teleskop-Coilzange mit Kettenantrieb
open

Teleskop-Coilzange mit Kettenantrieb

und motorischer Horizontal-Dreheinrichtung

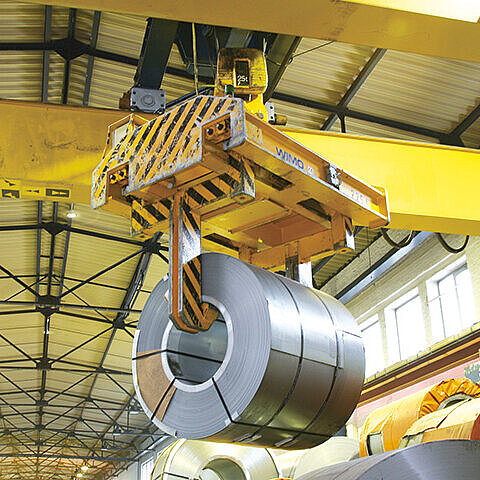

Teleskop-Coilzange mit Spindeltrieb in besonders niedriger Bauweise
open

Teleskop-Coilzange mit Spindeltrieb in besonders niedriger Bauweise

Ideale Lösung bei geringer Hallenhöhe oder wenn viele Coils übereinandergestapelt werden und dadurch die Hallenhöhe eingeschränkt ist.

Anbaugerät für den Transport palettierter Coils und Blechpakete
open

Anbaugerät für den Transport palettierter Coils und Blechpakete

Ideal bei gelegentlichem Wechsel des Transportgutes. Ausgelegt für schnelles und sicheres Anschlagen, ohne zeitraubendem Wechsel des Lastaufnahmemittels. Der Blechpaketadapter ist in einem Bock abgestellt. Die Coilzange fährt mit den Pratzen auf beiden Seiten in den Adapter ein. Durch das Aufnehmen des Adapters schaltet die Lastsicherung der Coilzange. Die Lastsicherung verhindert das Öffnen der Zangenarme unter Last – in diesem Fall „unter der Last des Adapters“. Selbst bei versehentlicher Fehlbedienung werden sich die Zangenarme nicht öffnen. Sicherer Transport der Blechpakete ist gewährleistet.

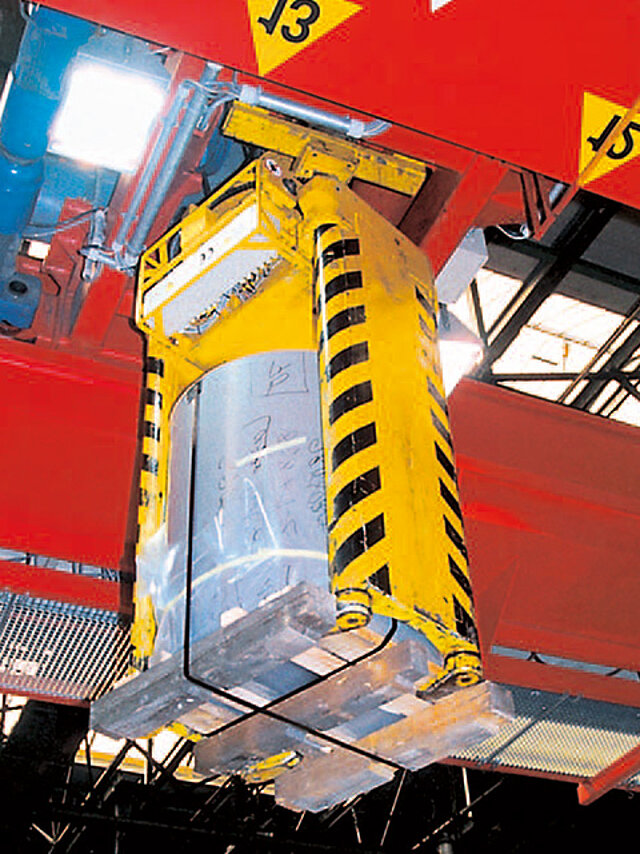

Teleskop-Palettenzange mit motorischem Horizontal-Drehantrieb
open

Teleskop-Palettenzange mit motorischem Horizontal-Drehantrieb

und Spindeltrieb. Die Aufnahmepratzen sind um 90 Grad motorisch drehbar zur leichten Positionierung unterhalb der Palette und platsparender Palettenlagerung. Die hier verwendete Bauweise ist besonders schlank und alle Komponenten wurden möglichst kompakt ausgeführt um platzsparend die Paletten auf dem LKW abzulegen.

Abstellbock mit Treppe und Wartungsbühne
open

Abstellbock mit Treppe und Wartungsbühne

 zur wesentlichen Erleichterung der Wartungsarbeiten. Einfaches und bequemes Erreichen der mechanischen und elektrischen Schnittstellen beim Zangenwechsel.

Schrottcontainerzange in Scherenbauweise
open

Schrottcontainerzange  in Scherenbauweise

mit Aufhängeadapter zur Aufnahme mit einer Coilzange. Leichter und schneller Wechsel des Lastaufnahmemittels ohne manuelle Hilfe.

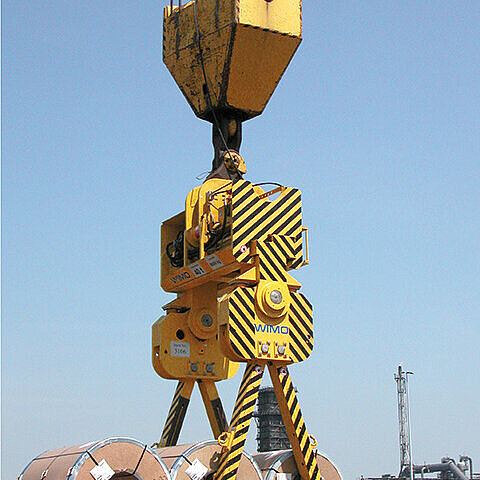

Doppel-Teleskop-Coilzange hydraulisch angetrieben
open

Doppel-Teleskop-Coilzange hydraulisch angetrieben

Im Hafenbetrieb ist ein rationeller uns sicherer Coilumschlag von größter Wichtigkeit. Mit der WIMO-Tandem-Coilzange können gleichzeitig zwei Coils mit unterschiedlichen breiten und Durchmessern, oder auch einzelne Coils transportiert werden. Das spart Zeit und somit Geld. Die Schiffsliegegebühren werden um bis zu 50 % gesenkt.

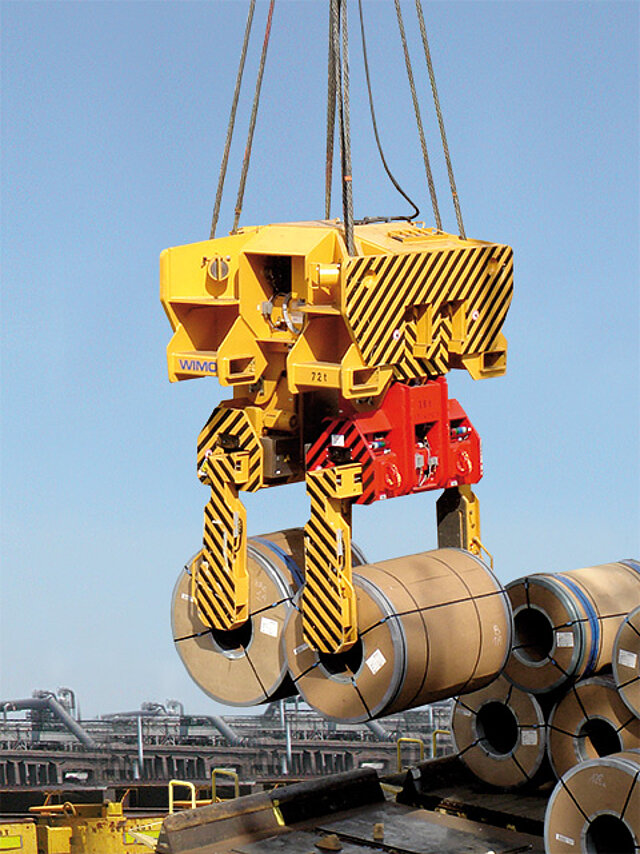

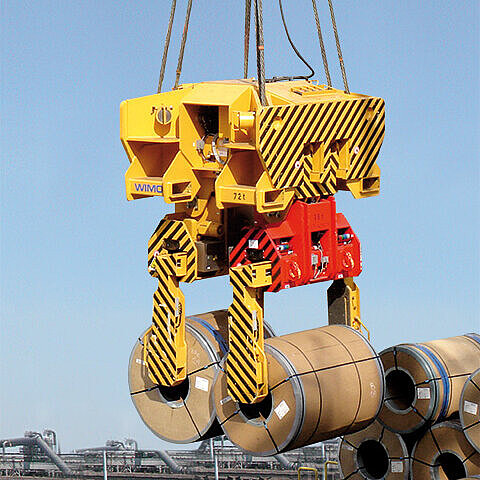

Tandem-Teleskop-Coilzange mit Spindeltrieb
open

Tandem-Teleskop-Coilzange mit Spindeltrieb

DE-Gebrauchsmustergeschützt. Insbesondere im Hafenbetrieb ist ein rationeller uns sicherer Coilumschlag von größter Wichtigkeit. Mit der WIMO-Tandem-Coilzange können gleichzeitig zwei Coils mit unterschiedlichen breiten und Durchmessern, oder auch einzelne Coils transportiert werden. Das spart Zeit und somit Geld. Die Schiffsliegegebühren werden um bis zu 50 % gesenkt. Die Coils können durch die klappbaren Pratzen eng aneinandergereicht werden. Für eine maximale Einsicht bei der Lastaufnahme ist die Doppel-Coilzang emit einem Kransystem ausgestattet, deren Bilder direkt in die Krankabine übertragen werden.

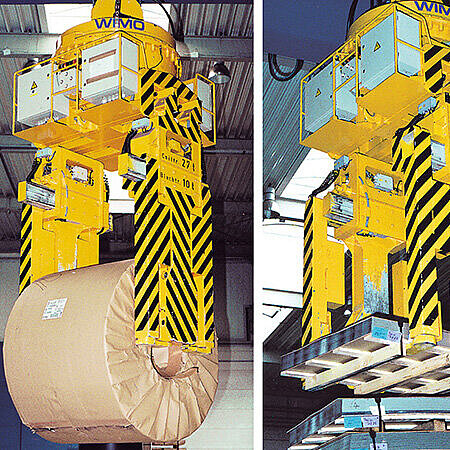

Universalzange mit Horizontal-Dreheinrichtung
open

Universalzange mit Horizontal-Dreheinrichtung

Die vier Aufnahmepratzen der Kombizange sind motrisch in Längs- und Querrichtung verfahrbar und um 90 Grad drehbar. Die beiden inneren Aufnahmepratzen sind für den Transport von Coils bestimmt und klappbar ausgeführt. Somit kann dieses Lastaufnahmemittel auch bei engen Platzverhältnissen (z. B. LKW-, Waggon- und Frachter- Be- und -Entladung) eingesetzt werden. Mit dieser universellen Zange können viele unterschiedliche Lasten transportiert werden. Beim Umschlag von Blechpaketen, palettierten Coils und Behältern sind die vier äußeren Aufnahepratzen im Einsatz, beim Umschlag von Coils in horizontaler Achslage die beiden inneren Aufnahmepratzen.

Mulden-Lagereinrichtung
open

Mulden-Lagereinrichtung

zum sicheren und schonenden Einlagern von Spaltbändern unterschiedlicher Größen. Mit den schwenkbaren Kippsicherungen sichern Sie die Spaltbänder gegen Kippen.

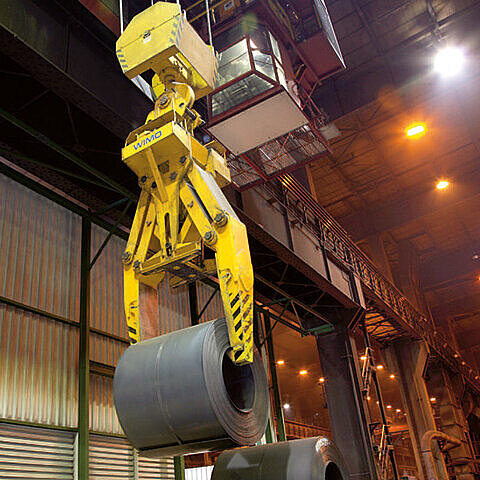

Parallelogramm-Coilzange mit Hydraulikantrieb
open

Parallelogramm-Coilzange mit Hydraulikantrieb

In besonders robuster Hüttenwerksausführung mit Hitzeschutz für Coil-Temperaturen bis 800 Grad

Parallelogramm-Coilzange, hydraulisch angetrieben
open

Parallelogramm-Coilzange, hydraulisch angetrieben

mit Zusatzeinrichtungen für schonenden Materialumschlag

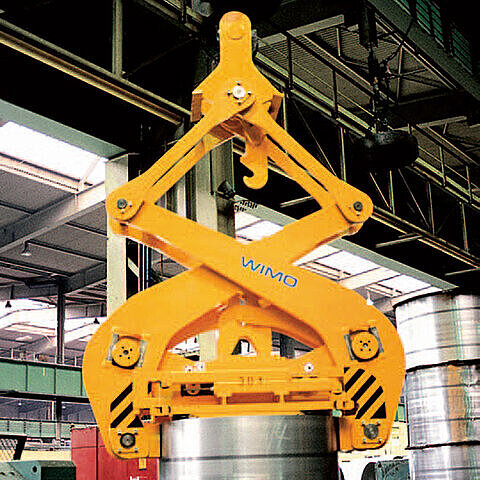

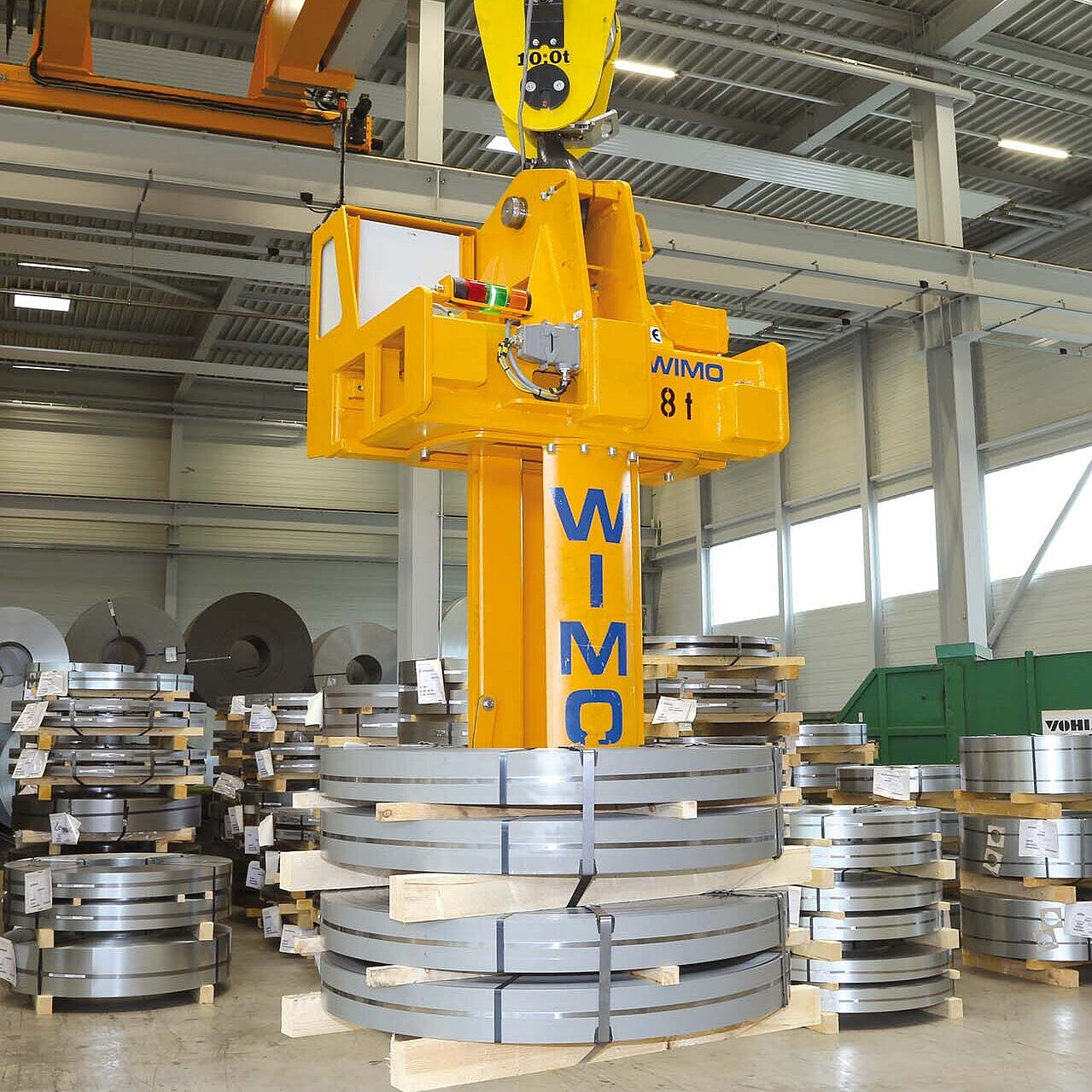

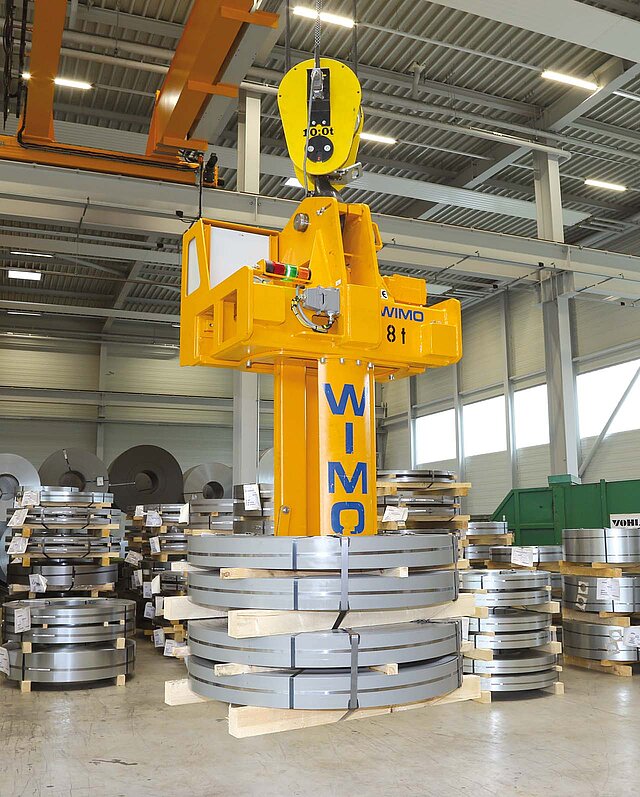

Vertikal-Coilzange in mechanischer Ausführung
open

Vertikal-Coilzange in mechanischer Ausführung

 mit doppelseitiger Lastaufnahme. Durch die vier Klemmbacken wird die Flächenpressung auf das Coil reduziert und das Material geschont.

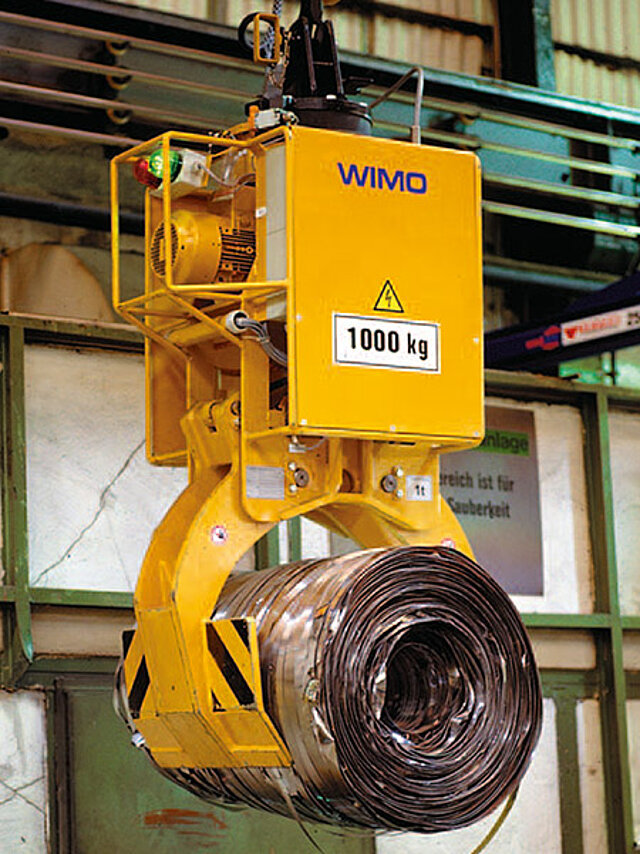

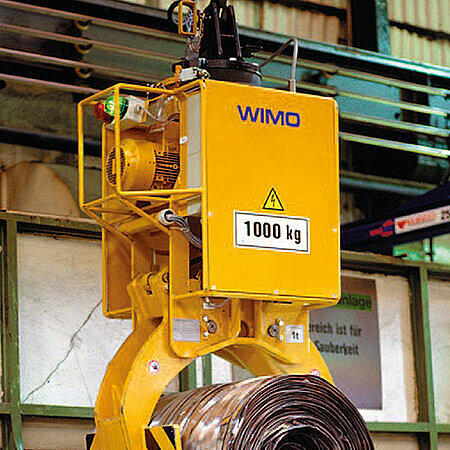

Saumschrottcoilzange mit hydraulischem Zangenarmantrieb
open

Saumschrottcoilzange mit hydraulischem Zangenarmantrieb

und Drehantrieb für sicheres Einbringen in Schrottcontainer

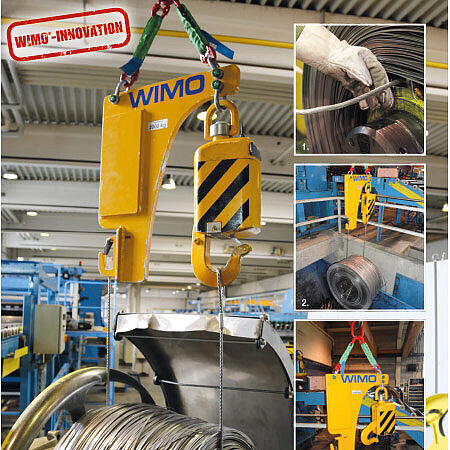

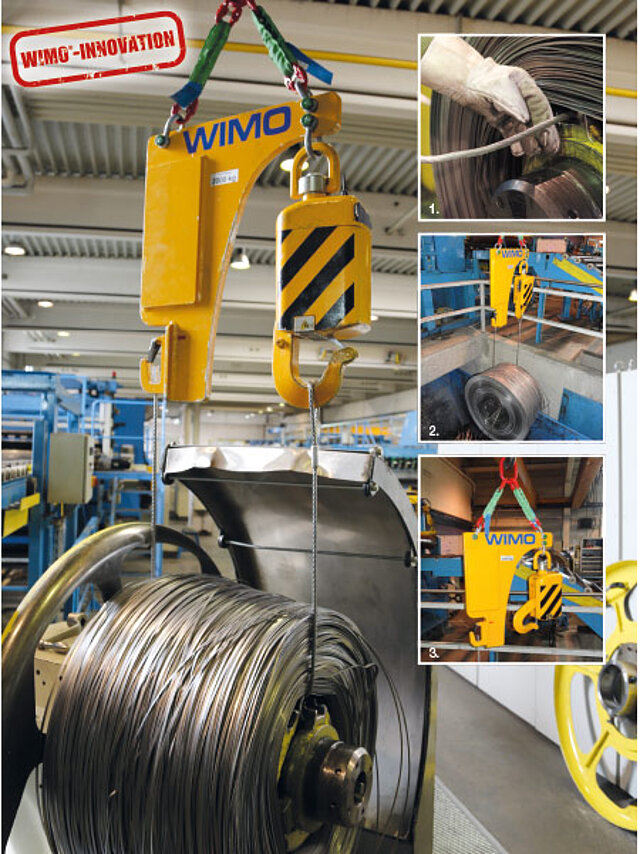

Saumschrottcoilgehänge mit Akku-Seilausklinkeinrichtung
open

Saumschrottcoilgehänge mit Akku-Seilausklinkeinrichtung

Das Seil durch das Saumschrottcoil führen und das Saumschrottcoil im Container ablegen. Nun die Seilschlaufe mittels Fernbedienung ausklinken.

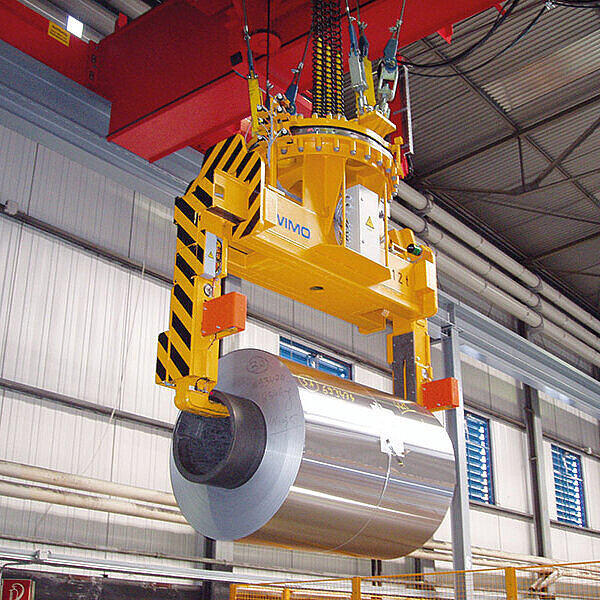

Teleskop-Coilzange mit besonders schmalen Aufnahmepratzen
open

Teleskop-Coilzange mit besonders schmalen Aufnahmepratzen

Spindeltrieb, Horizontal-Dreh­einrichtung. Die besonders schmalen Aufnahmepratzen ermöglichen das einfache Greifen der Coils am Coilwickler.

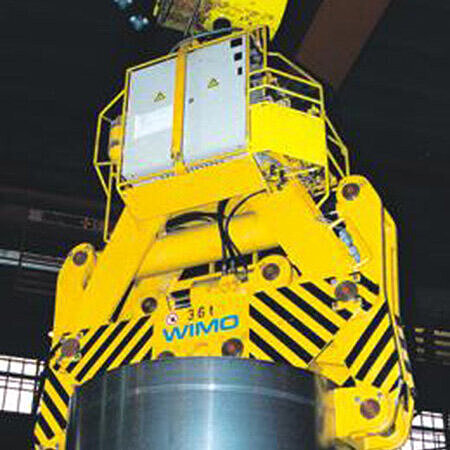

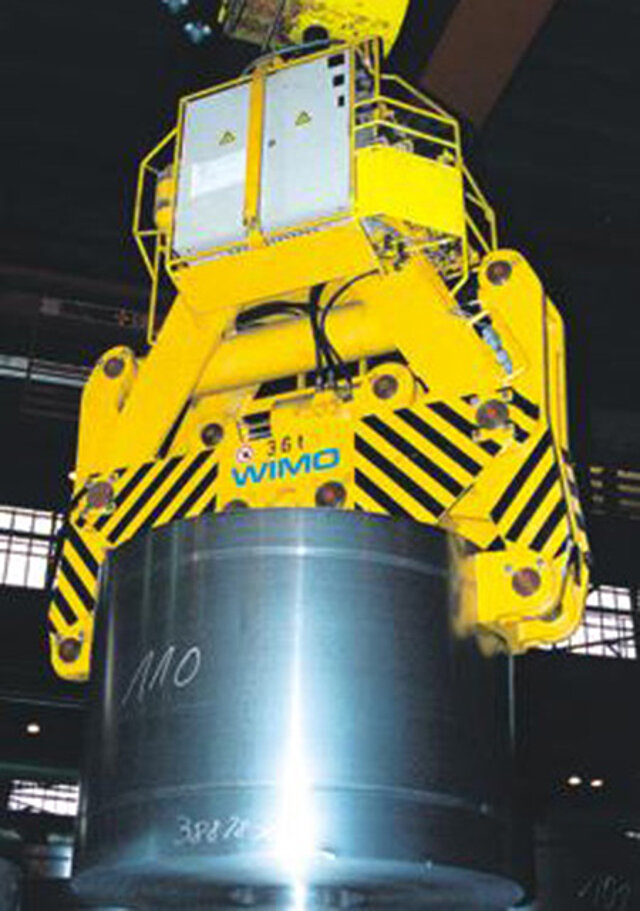

Vertikal-Coilzange in hydraulischer Ausführung
open

Vertikal-Coilzange in hydraulischer Ausführung

mit doppelseitiger Lastaufnahme.

Horizontal-Dreheinrichtung in Kugeldrehkranzausführung
open

Horizontal-Dreheinrichtung in Kugeldrehkranzausführung

Bildet eine robuste Lagerung, welche große Kräfte aufnehmen kann.

Kinderleichte Bedienung, da der Schiebebolzen auf Rollen geführt ist
open

Kinderleichte Bedienung, da der Schiebebolzen auf Rollen geführt ist

Der integrierte Endanschlag verhindert das Herausfallen des Schiebebolzens.

Klappbare Aufnahmepratzen
open

Klappbare Aufnahmepratzen

Ideal bei engen Platzverhältnissen und zur Coilschonung während des Einfahrens in das Coilauge.

Drehbare Aufnahmepratzen
open

Drehbare Aufnahmepratzen

Verriegelung der Coilzange in oberster Kranhubstellung
open

Verriegelung der Coilzange in oberster Kranhubstellung

für pendelfreie Kran- und Katzfahrt

Anfahrrolle
open

Anfahrrolle

Mit Lichtschranken erreichen Sie schnelles und sicheres Positionieren
open

Mit Lichtschranken erreichen Sie schnelles und sicheres Positionieren

der Zangenarme vor dem Coilauge. Besonders effektiv in Kombination mit klappbaren Pratzen. Dann klappt der Bediener die Pratzen erst aus, wenn die Lichtschranken über Signallampen anzeigen, das die Auflagepratzen in der Mitte des Coilauges sind. Dadurch wird unnötiger Kontakt mit den Coilwindungen vermieden.

Beidseitig angebrachte Anschweißhaken
open

Beidseitig angebrachte Anschweißhaken

Ermöglichen den Transport von weiteren Gütern, ohne die Zange vom Kranhaken zu nehmen. Flexibler Transport unterschiedlicher Lasten.

Wägeeinrichtung in den Stahlbau der Coilzange integriert
open

Wägeeinrichtung in den Stahlbau der Coilzange integriert

um Bauhöhe gegenüber separaten Waagen einzusparen.

Prallschutz aus Kunststoff
open

Prallschutz aus Kunststoff

Einfache Bolzenaufhängung
open

Einfache Bolzenaufhängung

Auf Wunsch mit Schiebebolzen zur Schonung des Kranhaken.

Prallschutz unten
open

Prallschutz unten

Mechanische Coilzange in Scherenbauweise
open

Mechanische Coilzange in Scherenbauweise

Coilbehälter
open

Coilbehälter

Transportierbar mit Gabelstapler oder Kran, einschwenkbare Kippsicherungen verhindern das Kippen der Spaltbänder / Coils.

Zusammenklappbarer Coilbehälter
open

Zusammenklappbarer Coilbehälter

Platzsparend und stapelbar zu lagern

Automatische Schmierstoffgeber
open

Automatische Schmierstoffgeber

Horizontal-Dreheinrichtung in Bolzen­ausführung, motorisch angetrieben
open

Horizontal-Dreheinrichtung in Bolzen­ausführung, motorisch angetrieben

Ausfahrbare Aufnahmepratzen zum Transport mehrer Spaltbänder
open

Ausfahrbare Aufnahmepratzen zum Transport mehrer Spaltbänder

 mittels Coilzange. Besonders sichere Auflage der Spaltbänder. Alle Spaltbänder werden untergriffen.

Abstellblock mit Wartungsbühne
open

Abstellblock mit Wartungsbühne

Pratzenauflage aus Kunststoff
open

Pratzenauflage aus Kunststoff

zur Schonung der inneren Coilwindungen

Starre Anfahrplatte aus Stahl oder Kunststoff
open

Starre Anfahrplatte aus Stahl oder Kunststoff

zum Schutz des Coils
