Coil lagern

Beim Einlagern von Coils und Spaltbändern steht die Arbeitssicherheit im Vordergrund. Die Coils/Spaltbänder werden in horizontaler Achslage eingelagert und durch Kippsicherungen fixiert. Der vorhandene Platz soll maximal genutzt werden. Hierfür bietet WIMO® Hebetechnik Ihnen 2 Varianten an: Lagergestelle oder Lagerbehälter.

In den Lagergestellen lagern Sie Coils oder Spaltbänder ein. Die trapezförmigen Auflageprismen verhindern ein seitliches Wegrollen der Coils oder Spaltbänder. Die Kippsicherungen bestehen aus quadratischen Hohlprofilen mit hohem Widerstandsmoment. Die Coilbehälter sind stapelbar und platzsparend zusammenklappbar, wenn Sie diese nicht benötigen. Durch Gabelstapler sind sie leicht zu transportieren.



Mulden-Lagereinrichtung
open

Mulden-Lagereinrichtung
  • Die Kippsicherungen bestehen aus quadratischen Hohlprofilen mit  höherem Widerstandsmoment.
  • Die Rahmen für die Kippsicherungen bestehen aus stabilen, miteinander verschweißten und zusätzlich formschlüssig verbundenen Blechen.
  • Die Form der Kippsicherungsrahmen ist auf die quadratischen Kippsicherungen angepasst und die Kippsicherungen können manuell in zwei Stellungen, nach vorne geneigt – Coil gesichert und nach hinten geneigt – Coil frei, bewegt werden.
  • Aufgrund der besonderen und angepassten Form der Kippsicherungsrahmen ist keine „Mechanik“ zur Neigungsbewegung der Kippsicherungen notwendig.
  • Die trapezförmigen Auflageprismen verhindern ein seitliches wegrollen der Coils oder Spaltbänder.
  • Um ein Verschieben der Lagereinrichtung zu vermeiden und max. Standfestigkeit zu erreichen,  ist eine Befestigungsmöglichkeit auf dem Hallenboden vorgesehen

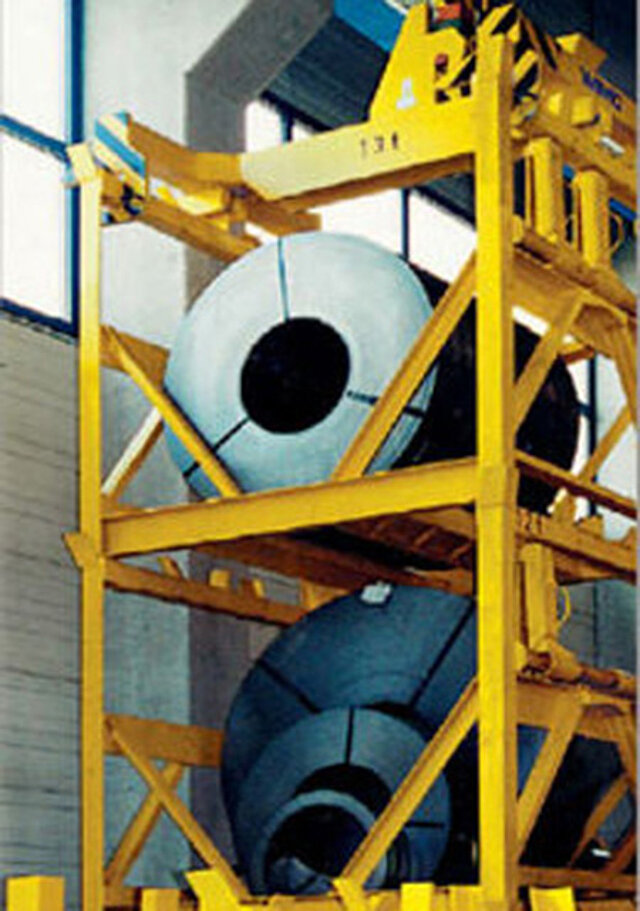

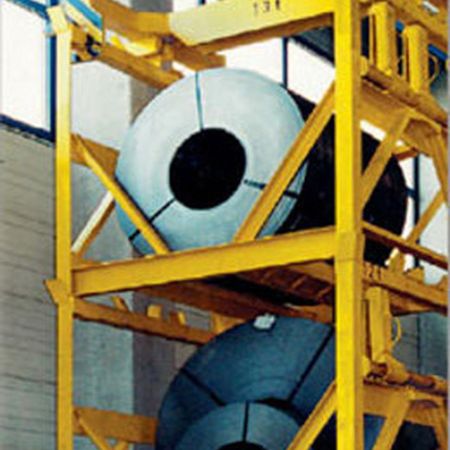

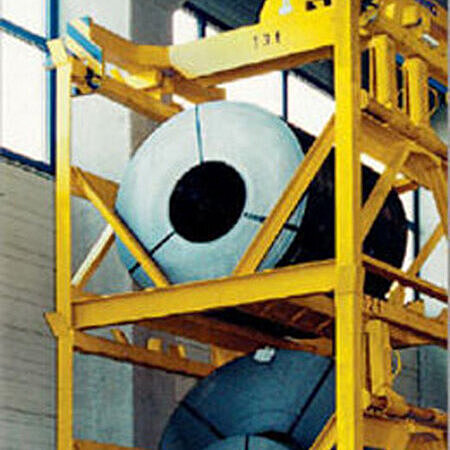

Coilbehälter
open

Coilbehälter

Stabile Aufnahmetaschen ermöglichen ein rationelles Versetzen der Coilbehälter mittels Gabelstapler. Alternativ nutzen Sie Aufhängelaschen für den schnellen Transport mittels Kran. Coils und Spaltbänder werden in der prismatisches Auflagemulde sicher gelagert. Die 3 Kippsicherungen sind schwenkbar und verschiebbar, so dass das Lastaufnahmemittel das Coil aufnehmen kann. Die Coilbehälter sind stapelbar und können (je nach Ausführung) auch platzsparend zusammengeklappt werden.

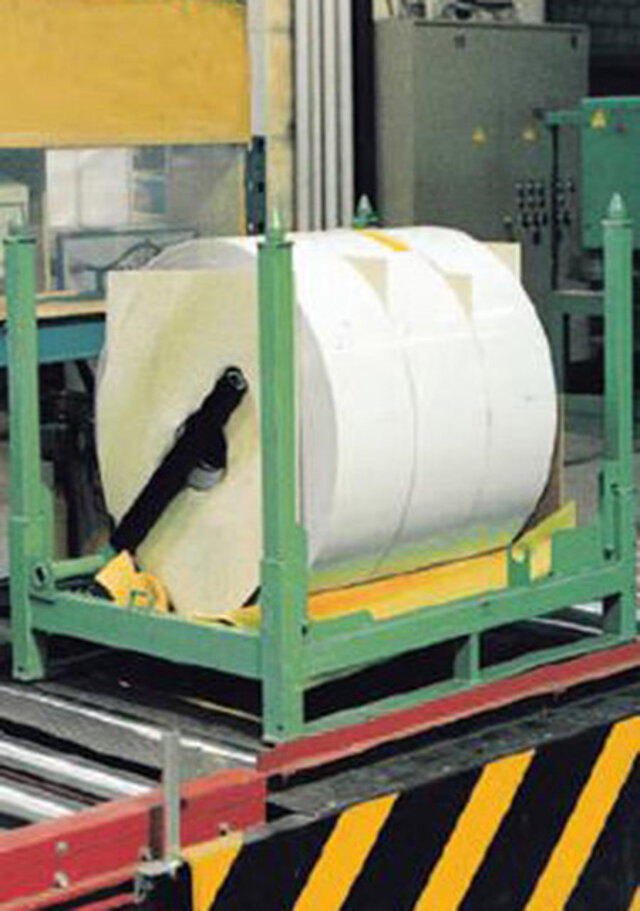

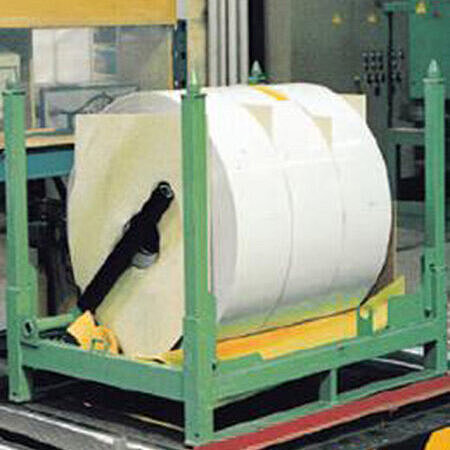

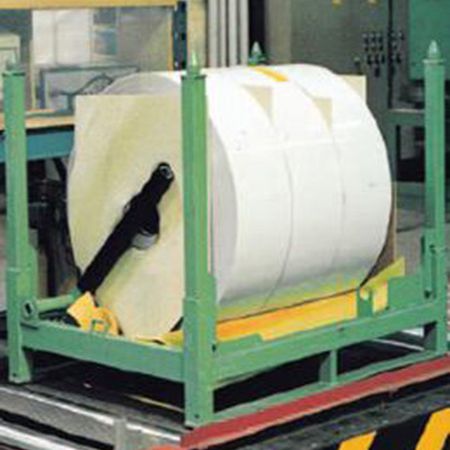

Zusammenklappbarer Coilbehälter
open

Zusammenklappbarer Coilbehälter

Platzsparend und stapelbar zu lagern
